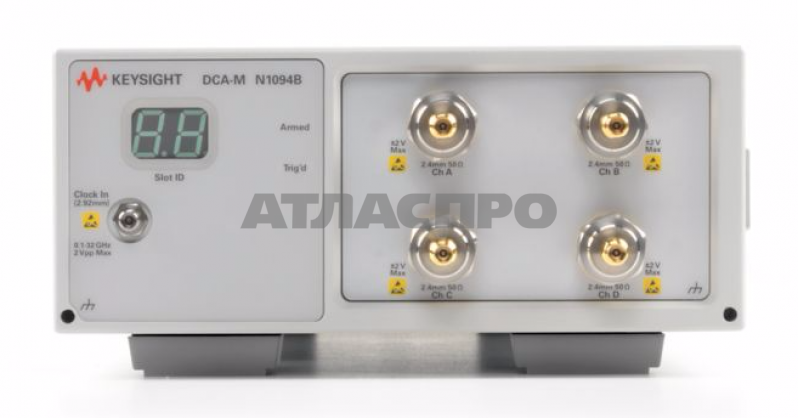

N1094B Стробоскопический осциллограф DCA-M
Четыре электрических канала, полоса пропускания 20/33 ГГц, 20/33/40/50 ГГц
Анализатор электрических и оптических сигналов и рефлектометр во временной области
- Платформа состоит из базового блока и измерительных модулей
- Прецизионные измерения параметров высокоскоростных сигналов с помощью одной клавиши
- Широкие функциональные возможности по анализу сигналов
- Интерфейс FlexDCA позволяет повысить эффективность тестирования в ходе исследований и разработок и в процессе производства
- Оптические модули для тестирования в процессе разработки и производства приемопередатчиков
- Электрические модули для тестирования в процессе разработки и определения параметров специализированных СБИС/ПЛИС/ИС
- Модули для измерения параметров отражения и передачи во временной области и S-параметров в процессе разработки устройств с последовательными шинами и определения характеристик кабелей и печатных плат
Основные возможности и технические характеристики:
- Полоса пропускания: опции 20/30 ГГц или 20/33/40/50 ГГц
- Входные разъемы 2,4 мм
- Высочайшая чувствительность благодаря уровню собственных шумов менее 310 мкВ (при полосе пропускания 20 ГГц) или 600 мкВ (при полосе пропускания 50 ГГц)
- Высокая пропускная способность благодаря частоте дискретизации 250 кГц
- Высокая точность анализа сигналов с большой скоростью передачи данных благодаря величине джиттера менее 170 фс
- Малые габаритные размеры благодаря компактной конструкции
| Полоса пропускания / Полоса анализа | 20/30 ГГц (опция 030), 20/33/40/50 ГГц (опция 050) |
|---|---|
| Размер дисплея | Не применяется |
| Минимальный уровень шумов | 310 мкВ (при полосе пропускания 20 ГГц), 600 мкВ (при полосе пропускания 50 ГГц) |
| Поддерживаемые скорости передачи данных | от 20,6 Гбит/с до 28 Гбит/с |
| Тип входного разъема | 2,4 мм |
| Тип модуля | - |
| Приложения | High-speed electrical signals |
| Операционная система | Windows 7, Windows 8 и Windows 10 |
| Стробоскопические | Да |
