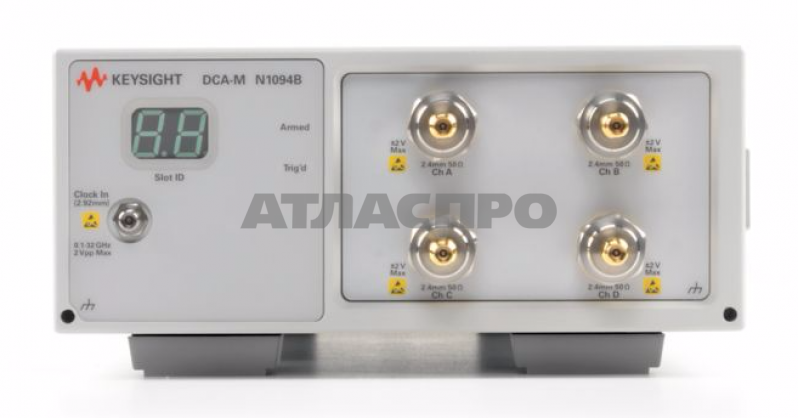

N1094B Стробоскопический осциллограф DCA-M

Четыре электрических канала, полоса пропускания 20/33 ГГц, 20/33/40/50 ГГц

Анализатор электрических и оптических сигналов и рефлектометр во временной области

• Платформа состоит из базового блока и измерительных модулей
• Прецизионные измерения параметров высокоскоростных сигналов с помощью одной клавиши
• Широкие функциональные возможности по анализу сигналов
• Интерфейс FlexDCA позволяет повысить эффективность тестирования в ходе исследований и разработок и в процессе производства
• Оптические модули для тестирования в процессе разработки и производства приемопередатчиков
• Электрические модули для тестирования в процессе разработки и определения параметров специализированных СБИС/ПЛИС/ИС
• Модули для измерения параметров отражения и передачи во временной области и S-параметров в процессе разработки устройств с последовательными шинами и определения характеристик кабелей и печатных плат

Основные возможности и технические характеристики:

• Полоса пропускания: опции 20/30 ГГц или 20/33/40/50 ГГц
• Входные разъемы 2,4 мм
• Высочайшая чувствительность благодаря уровню собственных шумов менее 310 мкВ (при полосе пропускания 20 ГГц) или 600 мкВ (при полосе пропускания 50 ГГц)
• Высокая пропускная способность благодаря частоте дискретизации 250 кГц
• Высокая точность анализа сигналов с большой скоростью передачи данных благодаря величине джиттера менее 170 фс
• Малые габаритные размеры благодаря компактной конструкции
