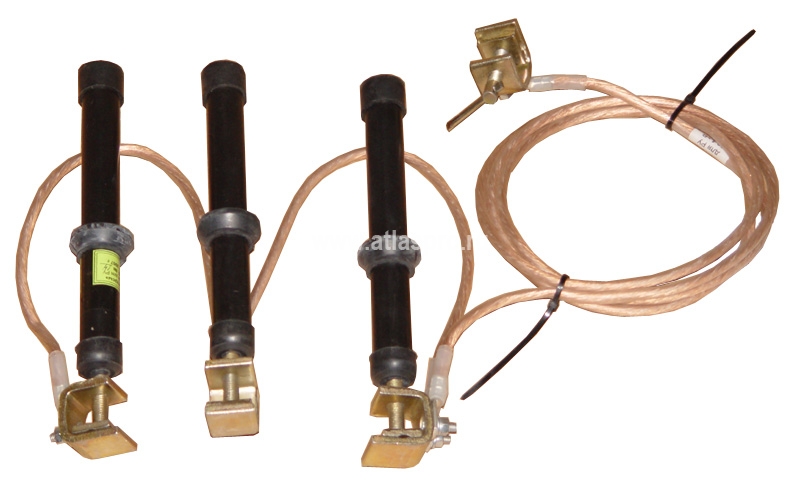

ЗПЛ-ПТР-1 (S=35)

Наименование параметров

Значение параметров

ЗПЛ-1 (S=16)

ЗПЛ-1 (S=25)

ЗПЛ-1 (S=35)

Рабочее напряжение, кВ, не более

1

1

1

Количество фазных зажимов, шт

5

5

5

Количество стеклопластиковых штанг с полиэтиленовым покрытием, шт

5

5

5

Длина штанги, мм, (не нормируется)

изолирующей части

82

82

82

рукоятки

130

130

130

Длина медного провода, м, не менее

заземляющий спуск

9

9

9

межфазное

0,8

0,8

0,8

общая

12,2

12,2

12,2

Сечение заземляющего медного провода в прозрачной морозостойкой прочной к истиранию изоляции(полиуретан), кв.мм.

16

25

35

Максимально допустимый ток термической стойкости короткого замыкания при времени выдержки релейной защиты 3 сек., кА, не более

2,3

3,6

5,1

Ток электродинамической устойчивости, кА

14,0

22,0

31,0

Температура эксплуатации, град. С

+50 — -50

+50 — -50

+50 — -50

Вес, кг, не более

3,9

Средний срок службы, лет

10
