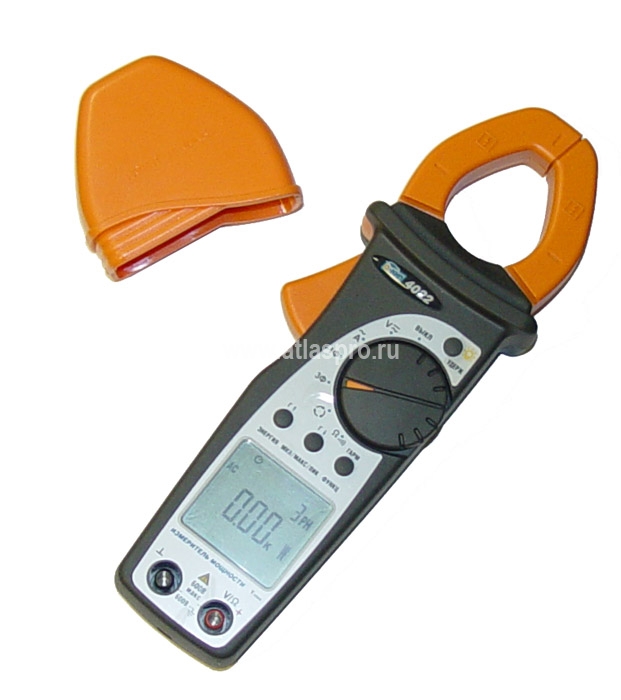

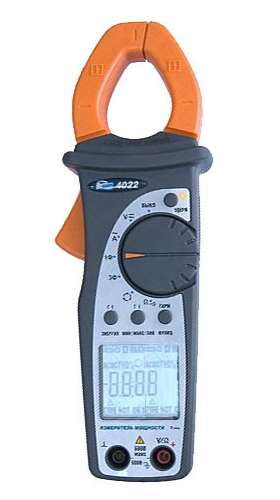

Клещи токоизмерительные АКИП-4022
Токоизмерительные клещи. Работа в 1ф и 3ф сетях; пер. (TRMS )/пост. напряжение до 600 В; пер. (TRMS ), ток до 400 А (мин, макс, усред, пик), чередование фаз, активная/ реакт. и полная мощность: до 999 кВт (мин, макс, усред); коэффициент мощн.: 0,2...1,00 (мин, макс, усред); гармоники напряжения и тока (от DC до 25-й), сопротивление 0,1…2000 Ом (мин, макс, усред; прозвонка при R < 40 Ом), частота 40Гц…400Гц (по токовому и потенциальному входу), ЖКИ (9999) с подсветкой, макс. диаметр 30 мм, ударопрочное исполнение, питание 2х1,5, масса 280 г.
- Возможность применения в 1ф и 3ф сетях
- Измерение переменного (TRMS) тока
- Измерение постоянного и переменного (TRMS) напряжения
- Измерение пиковых (от 1мс), макс, мин, усреднённых значений тока и напряжения
- Измерение гармоник напряжения (DC.. 25-я) и гармоник тока (1..25-я)
- Измерение частоты тока и напряжения (макс, мин, усредн)
- Измерение сопротивления (макс, мин, усредн), прозвон цепи (до 40 Ом)
- Определение порядка чередования фаз и совпадения фаз в соединяемых фидерах 3ф сети
- Измерение мощности (активной, реактивной, полной)
- Измерение коэф. мощности (макс, мин, усредн) с учетом типа нагрузки
- Измерение энергии (активной, реактивной, полной), таймер
- Режим индикации фазового напряжения (от 80 В)
- Большой ЖК-дисплей с подсветкой
- Режим удержания показаний, автовыключение, индикация разряда батарей
- Повышенная безопасность, противоударный чехол-фиксатор
- Соответствие МЭК 61010, двойная изоляция
Технические характеристики
|
ТТД нормируются при: (23 ± 5) °С, отн. влажность ≤80 % |
4022 |
|||
|
ПОСТОЯННОЕ НАПРЯЖЕНИЕ (DC) |
Диапазон измерений |
0,1 В…600 В |
||
|
Разрешение |
0,1В |
|||
|
Погрешность измерения |
± (1,0% + 3 ед. счета) |
|||
|
Входной импеданс |
1 МОм |
|||
|
ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ (TRMS) |
Диапазон измерений |
1,6 В…600 В (при макс. коэфф. амплит. = 1,41) |
||
|
Разрешение |
0,1В |
|||
|
Погрешность измерения |
40…200 Гц ± (1,0% + 3 ед. счета); 200…400 Гц ± (5,0% + 3 ед. счета) |
|||
|
Входной импеданс |
1 МОм |
|||
|
ИЗМЕРЕНИЕ ПОСТОЯННОГО И ПЕРЕМЕННОГО НАПРЯЖЕНИЯ |
Значения |
макс / мин / усредн |
пиковые |
|
|
Диапазон измерений |
10…600 В |
10…850 В |
||
|
Разрешение |
0,1 В |
1 В |
||
|
Погрешность измерения |
± (5,0% + 10 ед. счета) |
|||
|
Время отклика |
500 мс |
1 мс |
||
|
ПЕРЕМЕННЫЙ ТОК (TRMS) |
Диапазон измерений |
0…400 А (при макс. коэфф. амплит. = 2,0) |
||
|
Разрешение |
0,1 А |
|||
|
Погрешность измерения |
40…200 Гц ± (1,0% + 3 ед. счета ); 200…400 Гц ± (5,0% + 3 ед. счета) |
|||
|
Защита входа |
600 А скз |
|||
|
ИЗМЕРЕНИЕ СИЛЫ ПЕРЕМЕННОГО ТОКА |
Значения |
макс / мин / усредн |
пиковые |
|
|
Диапазон измерений |
1…400 А |
10…800 А |
||
|
Разрешение |
0,1 А |
1 А |
||
|
Погрешность измерения |
± (5,0% + 10 ед. счета) |
|||
|
Время отклика |
500 мс |
1 мс |
||
|
СОПРОТИВЛЕНИЕ (АВТОВЫБОР) |
Пределы измерений |
0…499,9 Ом |
500…999,9 Ом |
1000…2000 Ом |
|
Разрешение |
0,1 Ом |
1 Ом |
3 Ом |
|
|
Погрешность измерения |
± (1,0% + 5 ед. счета) |
|||
|
Прозвонка (f сигн. 2 кГц) |
до 40 Ом |
|||
|
Защита входа |
600 В пост./ перем. ( скз) |
|||
|
ЧАСТОТА (НАПРЯЖЕНИЕ / ТОК) |
Диапазон измерений |
40 Гц…399,9 Гц (0,5В…600 В/ 0,5 А…400 А) |
||
|
Разрешение |
0,1 Гц |
|||
|
Погрешность измерения |
± (0,5% + 1 ед. счета) |
|||
|
ГАРМОНИКИ (НАПРЯЖЕНИЕ / ТОК) |
Диапазон измерений |
1…15 |
16…25 |
|
|
Разрешение |
0,1 В/ 0,1А |
|||
|
Погрешность измерения |
± (10% + 5 ед. счета) |
± (15% + 5 ед. счета) |
||
|
МОЩНОСТЬ (P, Q, S) |
Диапазон измерений (кВт, к ВАР, кВА) |
0,01…99,99 |
100…1000 |
|
|
Разрешение |
0,01 |
0,1 |
||
|
Погрешность измерения |
± (3,5% + 3 ед. счета) |
|||
|
КОЭФФ. МОЩНОСТИ (PF, PFI, PFC) |
Диапазон измерений |
0,2…1,00 |
||
|
Разрешение |
0,01 |
|||
|
Погрешность измерения |
± 3° |
|||
|
ЭНЕРГИЯ (EA, ERI, ERC) |
Диапазон измерений (кВт*ч, к ВАР*ч) |
0,01…99,99 |
100…1000 |
|
|
Разрешение |
0,01 |
0,1 |
||
|
Погрешность измерения |
± (3,5% + 3 ед. счета) |
|||
|
ОПРЕДЕЛЕНИЕ ПОРЯДКА ЧЕРЕДОВАНИЯ ФАЗ И СОВПАДЕНИЯ ФАЗ В СОЕДИНЯЕМЫХ ФИДЕРАХ |
Диапазон измерений |
50…600 В (в полосе частот 40…69 Гц) |
||
|
Входной импеданс |
1 МОм |
|||
|
Защита входа |
600 В (скз |
|||
|
ОБЩИЕ ДАННЫЕ |
Тип преобразователя |
Трансформатор тока |
||
|
Макс. индицируемое число |
9999 (+ децимальная точка и знак) |
|||
|
Скорость измерения |
64 изм./ 20 мс |
|||
|
Макс. диаметр провода |
30 мм |
|||
|
Источник питания; срок службы |
1,5 В х 2 (тип ААА); ок. 90 ч |
|||
|
Автовыключение |
5 мин |
|||
|
Условия эксплуатации |
0 °С…40 °С, отн. влажность не более 80 % |
|||
|
Габаритные размеры; масса |
205 × 64 × 39 мм; 280 г (с эл. питания) |
|||
|
Комплект поставки |
Измерительные провода (2), клеммы «крокодил» (2), источники питания (2 -установлены), чехол-фиксатор (1), транспортная сумка (1), руководство по эксплуатации |
|||
