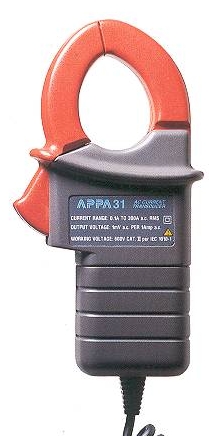

Клещи токоизмерительные APPA-31
Токоизмерительные клещи. 0,1 А - 400 А (50 Гц - 60 Гц) с погрешностью 1.9%, коэф. преобразования 1мВ/1А, диаметр губок 30 мм, масса 250 гр.
- Преобразование постоянного (кроме АРРА 31) и переменного тока
- Датчик Холла (кроме АРРА 31)
- Кнопка автоматической установки нуля (АРРА 39Т, 30Т)
- Ударопрочное исполнение (до 1,3 м)
- Индикация включения и разряда батареи (кроме АРРА 31)
- Безопасная конструкция
- Витой кабель подключения
Технические характеристики
|
ТТД нормируются при: (23 ± 5) °С, отн. влажность 75 % |
APPA 31 |
АРРА 32 |
АРРА 39Т |
АРРА 30Т |
|
|
ПЕРЕМЕННЫЙ ТОК |
Пределы измерений |
400 А |
100; 600 А |
100; 1000 А |
40; 300 А |
|
Погрешность |
± (1,9 % + 0,5 А) |
± (2,0 % + 2 А) |
± (1,9 % + 2 А) |
± (1,0 % +0,2 А) |
|
|
Полоса частот |
50 …60 Гц |
45…400 Гц |
|||
|
Коэф. преобразования |
1 мВ/А |
10 мВ/А на пределе 100 А 1 мВ/А на пределе 600 А АРРА32) 1 мВ/А на пределе 1000 А АРРА 39Т) |
10 мВ/А на пределе 40 А 1 мВ/А на пределе 300 А |
||
|
Защита входа |
400 А |
600 А |
1000 А |
300 А |
|
|
ПОСТОЯННЫЙ ТОК |
Пределы измерений |
- |
100; 600 А |
100; 1000 А |
40; 300 А |
|
Погрешность |
± (2,0 % + 2 А) |
± (1,9 % + 7 А) |
± (1,0 % + 0,2 А) |
||
|
Коэф. преобразования |
10 мВ/А на пределе 100 А 1 мВ/А на пределе 600 А (АРРА32) 1 мВ/А на пределе 1000 А (АРРА 39Т) |
10 мВ/А на пределе 40 А 1 мВ/А на пределе 300 А |
|||
|
Защита входа |
600 А |
1000 А |
300 А |
||
|
ОБЩИЕ ДАННЫЕ |
Тип преобразователя |
Трансформатор тока |
Датчик Холла |
||
|
Выбор предела измерения |
- |
Ручной |
|||
|
Установка нуля |
Ручная |
Автоматическая |
|||
|
Макс. диаметр провода |
29 мм |
34 мм |
51 мм |
22 мм |
|
|
Макс. размер шины |
- |
20 х 40 мм |
24 х 60 мм |
- |
|
|
Механизм размыкания губок |
Курок слева |
Курок справа |
Курок слева |
||
|
Источник питания |
- |
9 В (тип «Крона») |
|||
|
Индикация включения питания |
Светодиод зеленый |
||||
|
Индикация разряда батареи |
Светодиод красный |
||||
|
Срок службы источника питания |
45 ч |
66 ч |
60 ч |
||
|
Электробезопасное исполнение |
Да |
||||
|
Ударопрочное исполнение |
Да |
||||
|
Условия эксплуатации |
0 °С…50 °С, отн. влажность не более 80 % |
||||
|
Габаритные размеры |
72 х 148 х 36 мм |
60 х 203 х 27 мм |
90 х 232 х 32 мм |
66 х 185 х 40 мм |
|
|
Масса |
250 г |
320 г |
420 г |
270 г |
|
|
Комплект поставки |
Соединительный витой провод (несъемный), источник питания – 1 (кроме АРРА 31), транспортная сумка (1), руководство по эксплуат |
||||
