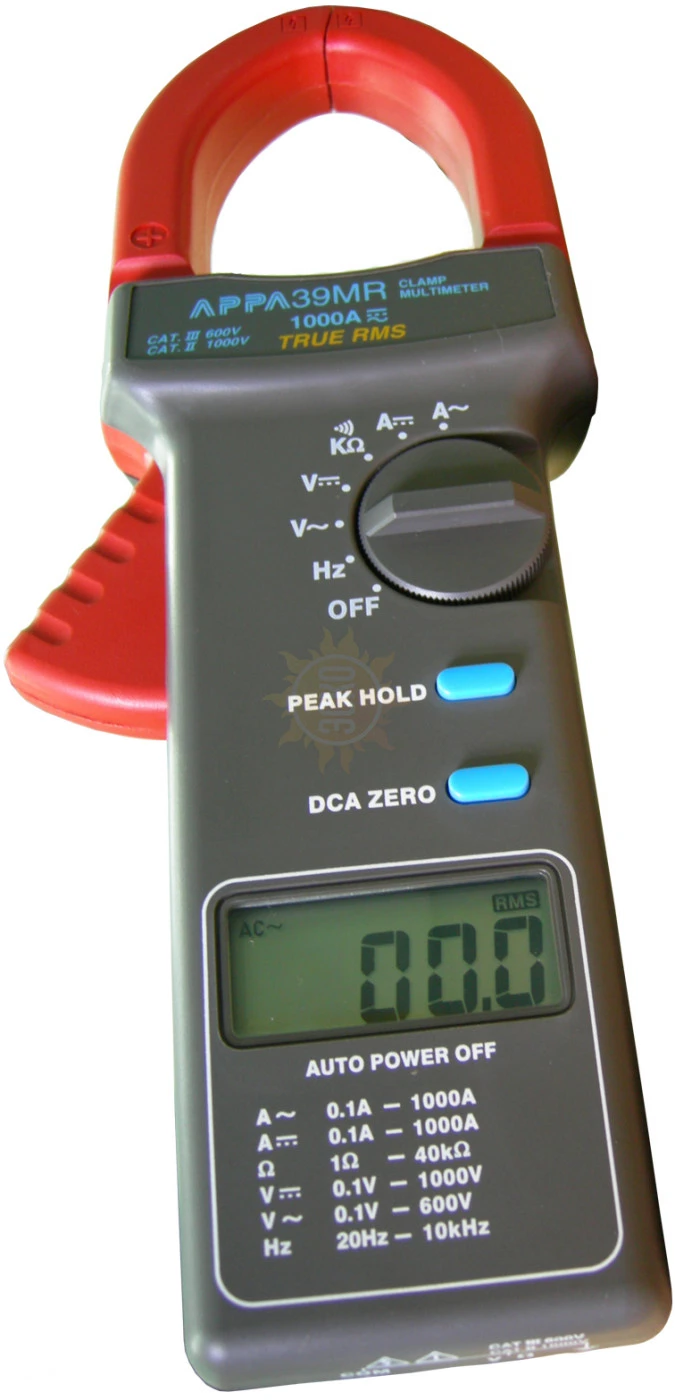

Клещи токоизмерительные APPA-39 MR
I перем. 0,1-1000 А, I пост. 0,1-1000 А, U перем. 0,1-600 В, U пос. 0,1-1000 В, сопр. 1Ом-40 кОм, F 20 Гц-10 кГц, пиковое значение, True-RMS, масса 420 гр.
- Измерение постоянного / переменного тока 0,1 А … 1000 А, (39AR до 1200 А), (39АС, 39АR только переменный ток)
- Измерение постоянного напряжения 0,1 В … 1000 В (кроме 39, 39R)
- Измерение переменного напряжения 0,1 В … 600 В (кроме 39, 39R)
- Удержание показаний
- Пиковое значение (кроме 39АС)
- Измерение частоты тока от 20 Гц до 10 кГц, (39, 39R), тока и напр. (39MR)
- Прозвонка (39АС, 39R)
- Максимальный диаметр провода 51 мм
Технические характеристики
|
ТТД нормируются при: (23 ± 5) °С, отн. влажность ≤ 75 % |
АРРА-39 |
APPA-39R |
APPA-39АС |
APPA-39АR |
APPA-39MR |
|
|
ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ |
Пределы измерений |
- |
400; 600 В |
|||
|
Погрешность |
± (1,2 % + 5 ед. счета) |
|||||
|
Макс. разрешение |
0,1 В |
|||||
|
Полоса частот |
40…500 Гц |
50…500 Гц |
||||
|
Измерение ср. кв. значения |
синусоидальный сигнал |
сигнал произвольной формы |
||||
|
Входной импеданс |
11 МОм/100 пФ |
10 МОм/100 пФ |
||||
|
Защита входа |
600 В |
850 В |
||||
|
ПОСТОЯННОЕ НАПРЯЖЕНИЕ |
Пределы измерений |
400; 1000 В |
||||
|
Погрешность |
± (0.7 % + 5 ед. счета) |
± (0.7 % + 2 ед. счета) |
||||
|
Макс. разрешение |
0,1 В |
0,1 мВ |
||||
|
Входное сопротивление |
11 МОм |
10 МОм |
||||
|
Защита входа |
1000 В |
|||||
|
ПЕРЕМЕННЫЙ ТОК |
Пределы измерений |
400; 1000 А |
400; 1200 А |
400; 1000 А |
||
|
Погрешность |
± (1,9 % + 7 ед. счета) |
± (1,9 % + 5 ед. счета) |
± (1,5 % + 5 ед. счета) |
|||
|
Максимальное разрешение |
0,1 А |
|||||
|
Полоса частот |
40…400 Гц |
50…60 Гц |
40…400 Гц |
|||
|
Измерение ср.кв. значения |
синусоидальный сигнал |
сигнал произвольной формы |
синусоидальный сигнал |
сигнал произвольной формы |
||
|
Защита входа |
2000 А (< 1 мин) |
1500 А (< 1 мин) |
2000 А (< 1 мин) |
|||
|
ПОСТОЯННЫЙ ТОК |
Пределы измерений |
400; 1000 А |
- |
400; 1000 А |
||
|
Погрешность |
± (1,9 % + 5 ед. счета) |
± (1,0 % + 3 ед. счета) |
||||
|
Максимальное разрешение |
0,1 А |
0,1 А |
||||
|
Защита входа |
2000 А (< 1 мин) |
2000 А (< 1 мин) |
||||
|
СОПРОТИВЛЕНИЕ |
Пределы измерений |
- |
4; 40 кОм |
|||
|
Погрешность |
± (2,0 % + 9 ед. счета) |
± (1,0 % + 2ед. счета) |
||||
|
Макс. разрешение |
1 Ом |
|||||
|
Защита входа |
600 В |
|||||
|
ПРОЗВОН ЦЕПИ |
Порог срабатывания |
100 Ом |
||||
|
Индикация |
Непрерывный звуковой сигнал частотой 2 кГц |
|||||
|
Защита входа |
600 В |
|||||
|
ЧАСТОТА (ТОКА - APPA 39, 39R; ТОКА И НАПР. - APPA 39MR) |
Пределы измерений |
4; 10 кГц |
- |
4; 10 кГц |
||
|
Погрешность |
± (0,5 % + 3 ед. счета) |
± (0,5 % + 3 ед. счета) |
||||
|
Макс. разрешение |
1 Гц |
1 Гц |
||||
|
Мин. входная частота |
20 Гц |
20 Гц |
||||
|
Чувствительность |
6 А |
6 А; 3 В |
||||
|
Защита входа |
2000 А (< 1 мин) |
2000 А (< 1 мин) |
||||
|
ОБЩИЕ ДАННЫЕ |
Тип преобразователя |
Датчик Холла |
Трансформатор тока |
Датчик Холла |
||
|
Макс. индицируемое число |
4000 |
|||||
|
Скорость измерения |
2 изм./с |
4 изм./с |
2 изм./с |
|||
|
Макс. диаметр провода |
51 мм (шина 24 х 60 мм) |
|||||
|
Источник питания |
9 В (тип «Крона») |
|||||
|
Срок службы источника питания |
40 ч |
200 ч |
40 ч |
|||
|
Автовыключение |
Через 30 мин |
Через 10 мин |
||||
|
Условия эксплуатации |
0 °С…50 °С, отн. влажность не более 75 % |
|||||
|
Габаритные размеры |
106 × 240 × 40 мм |
100 × 265 × 42 мм |
||||
|
Масса |
420 г |
|||||
|
Комплект поставки |
Источник питания (1), транспортная сумка (1), руководство по эксплуатации |
Измерительные провода (2), источник питания (1), транспортная сумка (1), руководство по эксплуатации |
||||
