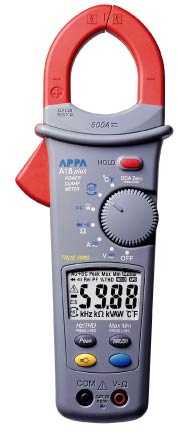

Клещи токоизмерительные APPA-A18 plus
Клещи - ваттметр TRMS, акт.мощность: 0,01...360кВт, коэфф. мощн.: -1,00...1,00, коэфф. гармоник (THD%): 0,1..600%, I пер и пост 0,1…600А, пусковой ток (броски тока), U пер и пост 0,1...600 В (разрешение 0,01В), чередование фаз, R 1…4000 Ом (разрешение 1 Ом), частота 20Гц…4кГц (напряжение / ток; разрешение 0,1Гц), температура: -200...+1200 С (опционально), прозвон цепи (до 30 Ом), проверка диодов (p-n переходов), удержание, MIN/MAX, пиковые значения, ЖКИ с подсветкой 3 1/2 разр.(6000), макс. диаметр 35 мм, ударопрочное исполнение, питание 9В, автовыключение питания, масса 380 г.
- Измерение мощности (до 600 кВт) и коэфф. мощности (PF)
- Измерение постоянного и переменного (TRMS) тока (до 600А)
- Измерение постоянного и переменного (TRMS) напряжения (до 1000В)
- Измерение частоты, гармонических искажений (THD), температуры
- Измерение сопротивления (до 20 кОм), прозвонка, тест диодов
- Определение порядка чередования фаз
- Регистрация бросков пускового тока
- Режим удержания, регистрация пиковых, макс/мин значений тока и напряжения
- Измерение переменного сигнала со смещением (AC + DC)
- Большой ЖК-дисплей с подсветкой
- Повышенная безопасность, современный дизайн
- Противоударное исполнение
- Автовыбор режима измерений, автовыключение
Технические характеристики
|
Характеристики |
Параметры |
Значения |
|
|
Перемен. напряжение / ток (TRMS) |
Постоян. напряжение / ток |
||
|
ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ (АВТОВЫБОР) |
Диапазон измерений |
0,01…60…600…1000 В |
0,01…60…600…1000 В |
|
Разрешение |
0,01В |
0,01В |
|
|
Погрешность измерения |
± (1,0% + 5 ед. счета) |
± (0,7% + 5 ед. счета) |
|
|
Полоса частот |
45Гц…500Гц |
- |
|
|
ИЗМЕРЕНИЕ СИЛЫ ТОКА (АВТОВЫБОР) |
Диапазон измерений |
0,1…600 А |
0,1…600 А |
|
Разрешение |
0,1 А |
0,1 А |
|
|
Погрешность измерения |
± (1,5% + 5 ед. счета) 45Гц…65Гц ± (2,5% + 5 ед. счета) 66Гц…400Гц |
± (1,5% + 5 ед. счета) |
|
|
ИЗМЕРЕНИЕ БРОСКОВ ТОКА |
Диапазон измерений (50/60Гц) |
10…59,9 А |
60…600 А |
|
Погрешность измерения |
± (2,5% + 2А) |
± (2,5% + 5 ед. счета) |
|
|
Период интегрирования |
100 мс |
||
|
АКТИВНАЯ МОЩНОСТЬ (W) |
Диапазон измерений |
0,001…4…40…400…600 кВт |
|
|
Разрешение |
0,001 кВт |
||
|
Погрешность измерения |
Суммарная погрешность по току и напряжению |
||
|
КОЭФФ. МОЩНОСТИ (PF) |
Диапазон измерений |
- 1,00…1,00 («+» емкостная нагрузка, «–» индуктивная) |
|
|
Разрешение |
0,01 |
||
|
Погрешность измерения |
± 3° |
||
|
СУММАРНЫЙ КОЭФФИЦИЕНТ ИСКАЖЕНИЙ (THD) |
Диапазон измерений |
0,1%…100% |
|
|
Разрешение |
0,1 |
||
|
Погрешность измерения |
± (3,0% + 10 ед. счета) |
||
|
Чувствительность |
10В/ 10А скз |
||
|
ЧАСТОТА |
Основная гармоника |
20 Гц…4 кГц |
|
|
Разрешение |
0,1 Гц |
||
|
Погрешность измерения |
± (0,1% + 5 ед. счета) |
||
|
Чувствительность |
5В/ 5А скз |
||
|
СОПРОТИВЛЕНИЕ И ЦЕЛОСТНОСТЬ ЦЕПИ |
Пределы измерений |
1…20.000 Ом / 600 Ом |
|
|
Разрешение |
1 Ом |
||
|
Погрешность измерения |
± (1,0% + 5 ед. счета) |
||
|
Прозвонка |
(f сигн. 2 кГц) до 30 Ом |
||
|
ИСПЫТАНИЕ P-N ПЕРЕХОДА |
Пределы измерений |
0,4…0.8 В |
|
|
Погрешность измерения |
± (1,5% + 5 ед. счета) |
||
|
Тестовое напряжение ХХ |
3 В |
||
|
ТЕМПЕРАТУРА |
Пределы измерений |
-50…400…1000 ° С |
|
|
Разрешение |
0,1° С |
||
|
Погрешность измерения |
± (1,0% + 3 ° С) |
||
|
ОБЩИЕ ДАННЫЕ |
Тип преобразователя |
Датчик Холла |
|
|
Макс. индицируемое число |
5400 |
||
|
Скорость измерения |
3 изм./с |
||
|
Макс. диаметр провода |
35 мм |
||
|
Источник питания |
9 В х 1 (тип Крона) |
||
|
Срок службы источника питания |
50 ч |
||
|
Автовыключение |
10 мин |
||
|
Условия эксплуатации |
0 °С…50 °С, отн. влажность не более 80 % |
||
|
Габаритные размеры |
78 х 235 х 51 мм |
||
|
Масса |
380 г |
||
|
Комплект поставки |
Измерительные провода (2), источник питания (установлен), транспортная сумка (1), руководство по эксплуатации |
||
