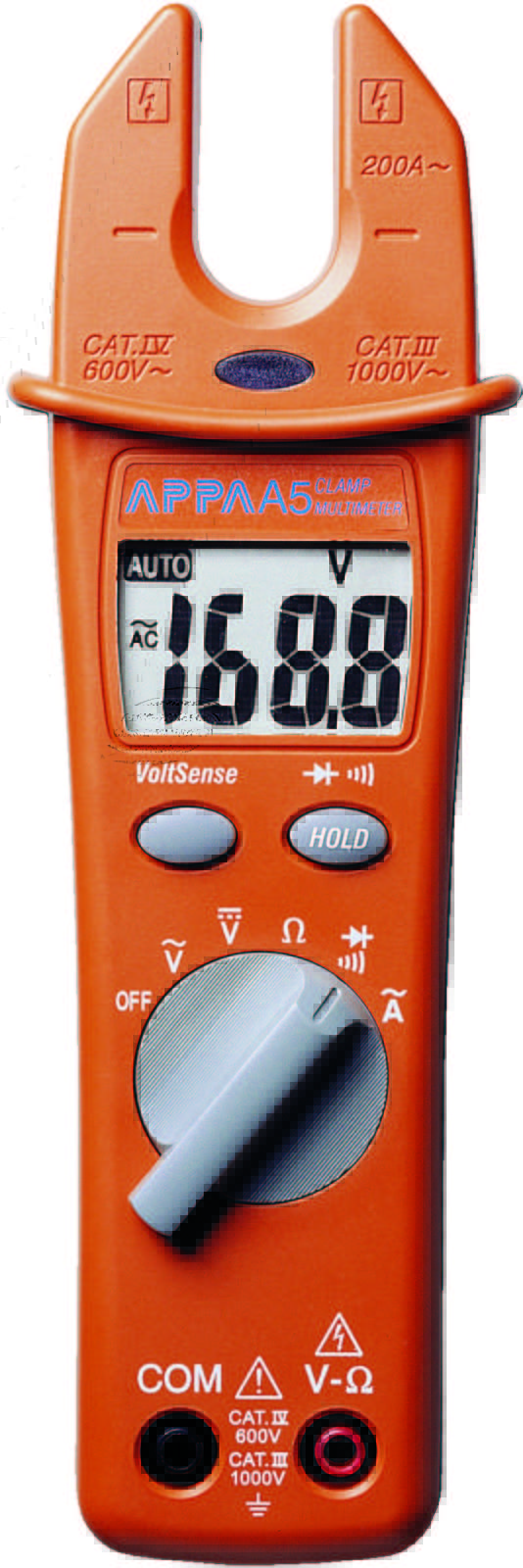

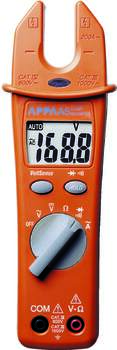

Клещи токоизмерительные APPA-A5
I пер. 0,1…200А (50-60Гц), ± 3 %; U пост. 0,1...1000В ± 1 %; U пер. 0,1...750В (50Гц-500Гц), ± 1,5 %; R 0,1Ом...20 МОм (автовыбор), прозвон цепи (до 50 Ом), индикатор напряжения (VoltSence), удержание параметров, 3 1/2 разяда (2000), макс.диаметр пров. 16 мм, питание 2х1,5В, автовыключение питания (10 мин), противоударные (1,3м), 50х185х30, масса 225 г.
- Измерение переменного тока (А2)
- Измерение переменного тока, постоянного и переменного напряжения, сопротивления и прозвонка цепи (А3, А5)
- Удержание показаний
- Охват провода до 27 мм (А2) или 32 мм (A3)
- Автовыключение питания (А3)
- Противоударное исполнение (падение с высоты до 1,5 м)
- «Разомкнутые» губки (открытый вход) (A5)
- Бесконтактный датчик напряжения (VoltSence) (A5)
- Измерение в проводниках до 16 мм (A5)
Технические характеристики
|
ТТД нормируются при: (23 ± 5) °С, отн. влажность 75 % |
APPA A2 |
APPA A3 |
APPA A5 |
|
|
ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ |
Предел измерений |
- |
0…600 В |
0…750 В |
|
Погрешность |
± (1,5 % + 5 ед. счета) |
|||
|
Макс. разрешение |
0,1 В |
|||
|
Полоса частот |
50 …500 Гц |
|||
|
Измерение ср. кв. зн. |
Синусоидальный сигнал |
|||
|
Входной импеданс |
10 МОм/100 пФ |
2 МОм/100 пФ |
||
|
Защита входа |
600 В |
750 В |
||
|
ПОСТОЯННОЕ НАПРЯЖЕНИЕ |
Предел измерений |
0…600 В |
0…1000 В |
|
|
Погрешность |
± (1,0 % + 5 ед. счета) |
± (1,0 % + 2 ед. счета) |
||
|
Макс. разрешение |
0,1 В |
|||
|
Входн. сопротивление |
10 МОм/100 пФ |
2 МОм/100 пФ |
||
|
Защита входа |
600 В |
1000 В |
||
|
ПЕРЕМЕННЫЙ ТОК |
Предел измерений |
400 А |
0…200 А |
|
|
Погрешность |
± (2,0 % + 5 ед. счета) |
± (3,0 % + 3 ед. счета) |
||
|
Погрешность позиционирования |
±1,5% |
- |
||
|
Доп. погрешность |
- |
Не более 0,06 А/А (влияние соседнего проводника) |
||
|
Максим. разрешение |
0,1 А |
|||
|
Полоса частот |
50…60 Гц |
|||
|
Измерение ср.кв. зн. |
Синусоидальный сигнал |
|||
|
Защита входа |
600 А |
400 А |
||
|
СОПРОТИВЛЕНИЕ |
Предел измерений |
- |
200 Ом, 2 кОм, 20 кОм, 200 кОм, 2 МОм, 20 МОм |
|
|
Погрешность |
± (1,0 % + 2 ед. счета) |
± (0,7 % …1,9%) в зависимости от предела |
||
|
Макс. разрешение |
0,1 Ом |
|||
|
Защита входа |
600 В |
|||
|
ПРОЗВОН ЦЕПИ |
Порог срабатывания |
до 200 Ом |
20…50 Ом |
|
|
Индикация |
Непрерывный звуковой сигнал |
|||
|
Защита входа |
600 В |
|||
|
ОБЩИЕ ДАННЫЕ |
Тип преобразователя |
Трансформатор тока |
Датчик Холла |
|
|
Макс. индиц. число |
1999 |
2000 |
||
|
Скорость измерения |
2,5 изм./с |
1,5 изм./с |
||
|
Макс. диаметр провода |
27 мм |
32 мм |
16 мм |
|
|
Источник питания |
9 В тип «Крона» |
1,5 В тип АА × 2 |
||
|
Cрок службы батареи |
200 ч |
|||
|
Автовыключение |
- |
10 мин |
||
|
Условия эксплуатации |
0 °С…50 °С, отн. влажность не более 80 % |
0 °С…30 °С ; относит. влажность до 80%, (до 40 °С при 75%, до 50 °С при 45%) |
||
|
Габаритные размеры |
56 × 180 × 32 мм |
56 × 188 × 28 мм |
66 × 198 × 46 мм |
|
|
Масса |
250 г |
225 г |
280 г |
|
