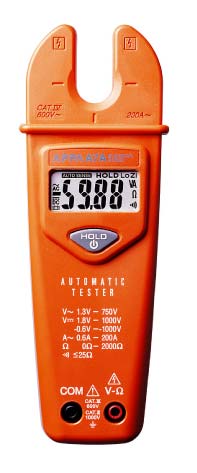

Клещи токоизмерительные APPA-A7 A
открытый вход, I пер. 0,3…200А (50/60Гц), U пост. 1,5В-1000В, U пер. 1В-750В (50Гц-500Гц), R 0,1Ом-2000Ом (разрешение 0,1 Ом), , прозвон цепи (до 200 Ом), удержание параметров, 41/2 разяда (10000), диаметр входа 12 мм, питание 9В, автовыключение питания, масса 280 г.
| ТТД нормируются при: (23 ± 5) °С, отн. влажность ≤ 75 % | APPA А7, APPA A7D | АРРА А8 | АРРА А9 | АРРА А7А | АРРА А6 | |
| ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ | Пределы измерений | 600 В | 750 В | 600 В | 750 В | |
| Погрешность | ± (1,5 % + 3 ед. счета) | |||||
| Макс. разрешение | 1 В | 0,1 В | ||||
| Полоса частот | 40…500 Гц | 50 …500 Гц | ||||
| Измерение ср. кв. значения | Синусоидальный сигнал | |||||
| Входной импеданс | 1 МОм/100 пФ | 1,6 МОм/100 пФ | 4…200 кОм | нд | 1 МОм/100 пФ | |
| Защита входа | 600 В | 750 В | 600 В | 750 В | ||
| ПОСТОЯННОЕ НАПРЯЖЕНИЕ | Пределы измерений | 600 В | 1000 В | 600 В | 1000 В | |
| Погрешность | ± (1,0 % + 2 ед. счета) | |||||
| Макс. разрешение | 1 В | 0,1 В | ||||
| Входн. сопротивление | 1 МОм/100 пФ | 1,6 МОм/100 пФ | 2 МОм/100 пФ | |||
| Защита входа | 600 В | 1000 В | 600 В | 1000 В | 1000 В | |
| ПЕРЕМЕННЫЙ ТОК | Пределы измерений | 200 А | 400 А | 200 А | 600 А | |
| Погрешность | ± (3,0 % + 3 ед. счета) | ± (2,0 % + 3 ед. счета) | ± (1,8 % + 3 ед. счета) | ± (2 % + 1 A) | ||
| Макс. разрешение | 0,1 А | |||||
| Полоса частот | 45 …66 Гц | 50…60 Гц | ||||
| Измерение ср. кв. значения | Синусоидальный сигнал | |||||
| Защита входа | 200 А | 400 А | 200 А | 600 А | ||
| СОПРОТИВЛЕНИЕ | Пределы измерений | 2000 Ом | ||||
| Погрешность | ± (1,0 % + 2 ед. счета) | ± (1,0 % + 2 ед. счета) | ± (2,0 % + 2 ед. счета) | |||
| Макс. разрешение | 1 Ом | 0,1 Ом | ||||
| Защита входа | 600 В | 1000 В | 600 В | |||
| ПРОЗВОН ЦЕПИ | Порог срабатывания | 25 Ом | 200 Ом | |||
| Индикация | Непрерывный звуковой сигнал частотой 2 кГц | |||||
| Защита входа | 600 В | 1000 В | 600 В | |||
| ОБЩИЕ ДАННЫЕ | Тип преобразователя | Трансформатор тока | ||||
| Макс. индицир. число | 2000 | 10000 | 6000 | 10000 | 2000 | |
| Скорость измерения | 2,5 изм./с | 5 изм./с | ||||
| Макс. диаметр провода | 12 мм | 32 мм | 27 мм | 12 мм | 27 мм | |
| Источник питания | 9 В (тип «Крона») | |||||
| Срок службы источника питания | 250 ч | 400 ч | 250 ч | |||
| Автовыключение | 30 мин | |||||
| Условия эксплуатации | 0 °С…50 °С, отн. влажность не более 80 % | |||||
| Габаритные размеры | 65 Ч 185 Ч 40 мм | 66 Ч 198 Ч 46 мм | 83 Ч 200 Ч 48 мм | 84 Ч 175 Ч 31 мм | 66 Ч 198 Ч 46 мм | |
| Масса | 280 г | 260 г | 375 г | 280 г | 260 г | |
| Комплект поставки | Измерительные провода (АРРА А7/A8 – несъемные; АРРА А6/А7D/А7А/A9 – 2), источник питания (1), руководство по эксплуатации | |||||
