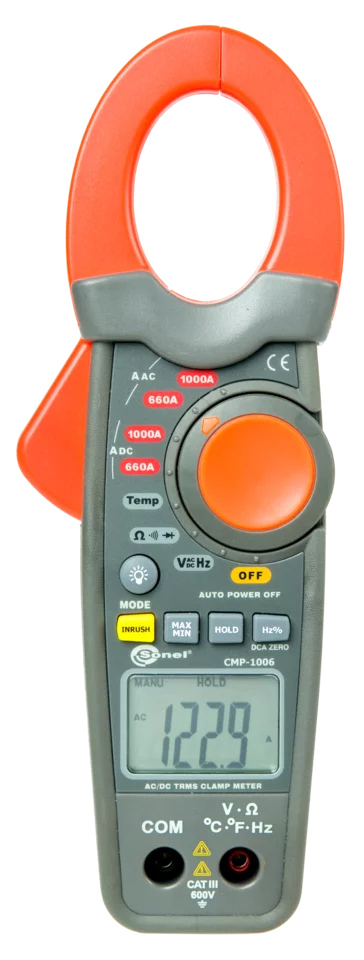

Клещи токоизмерительные CMP-1006
Измерение пост. и перем. тока до 1000 А; перем. напряжения True-RMS до 600 В, пост. до 600 В, омметр, измерение частоты, емкости, тестирование диодов
Основные характеристики:
- измерение переменного тока True RMS до 1000 А ;
- измерение постоянного тока до 1000 А ;
- измерение напряжения переменного тока True RMS до 600 В;
- измерение напряжения постоянного тока до 600 В;
- измерение сопротивления до 40МОм с разрешением от 0,1Ом;
- измерение емкости до 40 мкФ;
- измерение частоты до 400 кГц;
- тестирование диодов;
- контроль целостности электрических соединений;
- автоматический или ручной выбор измерительных диапазонов;
- наличие функции запоминание результатов для последующего их считывания; — запоминание минимальных и максимальных значений;
- регистрация пиковых значений переменного тока;
- режим относительных измерений;
Назначение и область применения
Клещи токоизмерительные CMP-1006 с мультиметром предназначены для моментальной выдачи параметров цепей переменного и постоянного тока на электроустановках промышленных, административных и жилых зданий. Максимальный диаметр кабеля - 57мм или размер шины 70х18мм.
Технические характеристики
|
Диапазон |
Разрешение |
Основная погрешность |
|
660 A |
0,1 A |
± (1,5% и. в + 5 ед. мл. разряда) для 0...600 А |
|
1000 А |
1 А |
|
Диапазон |
Разрешение |
Основная погрешность |
|
660 A |
0,1 A |
± (1,5% и. в + 5 ед. мл. разряда) для 0..600 A, 50..60 Гц |
|
1000 А |
1 А |
|
Диапазон |
Разрешение |
Основная погрешность |
Входное сопротивление |
|
6,6 В |
0,001 В |
± (1,5% и. в. + 3 ед. мл. разряда) |
> 1000 МОм |
|
66,00 В |
1 мВ |
11 МОм |
|
|
600,0 В |
0,1 В |
10 МОм |
|
Диапазон |
Разрешение |
Основная погрешность |
Входное сопротивление |
|
6,6 В |
0,001 В |
± (1,8% и. в. + 3 ед. мл. разряда) |
> 1000 МОм |
|
66,00 В |
1 мВ |
11 МОм |
|
|
600,0 В |
0,1 В |
10 МОм |
|
Диапазон |
Разрешение |
Основная погрешность |
|
400,0 Ом |
0,1 Ом |
± (1,2% и. в. + 4 ед. мл. разряда) |
|
4,000 кОм |
0,001 кОм |
± (1,0% и. в. + 2 ед. мл. разряда) |
|
40,00 кОм |
0,01 кОм |
|
|
400,0 кОм |
0,1 кОм |
|
|
4000 кОм |
1 кОм |
± (1,5% и. в. + 4 ед. мл. разряда) |
|
40,00 МОм |
0,01 МОм |
± (2,0 % и. в. + 4 ед. мл. разряда) |
|
Диапазон |
Разрешение |
Время отклика |
|
400,0 Ом |
0,1 Ом |
около 100 мс |
|
Диапазон |
Разрешение |
Основная погрешность* |
|
4,000 пФ |
0,001 пФ |
± (1,5% и. в. + 40 ед. мл. разряда) ** |
|
40,00 пФ |
0,01 пФ |
± (1,5% и. в. + 4 ед. мл. разряда) ** |
|
400,0 пФ |
0,1 пФ |
± (1,5% и. в. + 4 ед. мл. разряда) |
|
4,000 мкФ |
0,001 мкФ |
± (1,5% и .в. + 4 ед. мл. разряда) |
|
40,00 мкФ |
0,01 мкФ |
± (1,5% и. в. + 4 ед. мл. разряда) для < 20 мкФ |
|
Диапазон |
Разрешение |
Основная погрешность* |
|
4,000 В |
0,001 В |
± (1,0% и. в. + 2 ед. мл. разряда) |
|
Диапазон |
Разрешение |
Основная погрешность* |
|
99,99 Гц |
0,01 Гц |
± (0,1% и. в. + 10 ед. мл. разряда) |
|
999,9 Гц |
0,1 Гц |
± (0,1% и. в. + 4 ед. мл. разряда) |
|
9,999 кГц |
0,001 кГц |
|
|
99,99 кГц |
0,01 кГц |
± (0,1% и. в. + 8 ед. мл.р азряда) |
|
400,0 кГц |
0,1 кГц |
± (0,1% и. в. + 20 ед. мл. разряда) |
|
Дополнительные технические характеристики |
|
|
Категория безопасности согласно PN-EN 61010-1:2002 |
III 1000В |
|
Уровень защиты корпуса согласно PN-EN 60529 |
IP40 |
|
Питание измерителя |
элементы питания 9 В типа 6F22 |
|
Время непрерывной работы |
100 часов для алкалиновых элементов питания |
|
Максимальное сечение проводов |
Ø 57мм или шина 70x18 мм |
|
Размеры |
277 x 102 x 49 мм |
|
Масса измерителя |
ок. 540 г (с элементами питания) |
|
Температура номинальная |
- 18..+ 28°C, при влажности < 70% |
|
Температура хранения |
- 20..+ 60°C, при относительной влажности < 80% |
|
Температурный коэффициент 0,1x (удельная точность)/°C (при температуре < 16°C и > 28°C) |
|
|
Тестовая частота |
номинальная 2x/с, 1x/с по емкости и частоте и 20x/s при аналоговом экране |
|
Время бездействия до самоотключения |
30 минут |
|
Поляризация |
автоматическая, рекомендуется отрицательная поляризация (-) |
|
Дисплей |
жидкокристаллический, 3 ¾-разрядный (4 разряда для измерения частоты) |
|
Соответствие требованиям норм |
PN-EN 61010-1:2002 |
|
Стандарт качества |
ISO 9001 |
|
Наименование |
Индекс |
|
Футляр с ремнём (TKF-10, CMP-1006) |
227292004 |
