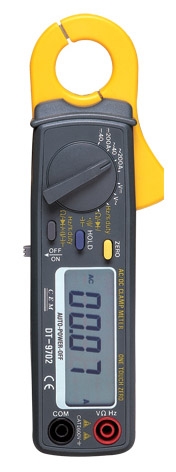

Клещи токоизмерительные DT-9702
Токовые клещи позволяют производить бесконтактное измерение постоянного и переменного тока в диапазонах 40 А и 200 А. Обладают высоким разрешением при измерении постоянного и переменного тока (10 мА при диапазоне 40 А).
Наличие функции установки нуля при измерении постоянного тока, нажатием кнопки "ZERO".
Внутренний диаметр клещей 23 мм.
Особенности:
- измерение переменного и постоянного тока
- разрядность шкалы токовых клещей: 4000 единиц
- разрешающая способность по току 10mA
- автоматическая установка нуля при измерении постоянного тока (режим относительных измерений REL)
- удержание показаний DATA HOLD
- автовыключение через 15 минут простоя
комплект поставки:
- щупы
- мягкий чехол для переноски
- элемент питания "крона" 9В
- Габаритные размеры 210х70х37 мм
- Масса 200 г
Технические характеристики
|
Функция |
Пределы |
Разрешение |
Погрешность |
||
|
Постоянный ток |
20 А 40 А 200 A |
10 mА 10 mА 100 mA |
± ( 3,0% + 5 е.м.р.) ± (5,0 % + 3 е.м.р.) ± (3.5 % + 3 е.м.р.) |
||
|
Переменный ток |
20 А 40 А 200 A |
10 mА 10 mА 100 mA |
± ( 3,0% + 5 е.м.р.) ± (5,0 % + 4 е.м.р.) ± (3.5 % + 4 е.м.р.) |
||
|
Постоянное напряжение |
400 мВ 4 В 40В 400В 600В |
0.1 мВ 1 мВ 10 мВ 100 мВ 1 В |
± (0,8 % + 2 е.м.р.) ± (1 % + 2 е.м.р.) ± (1 % + 2 е.м.р.) ± (1 % + 2 е.м.р.) ± (1,5 % + 2 е.м.р.) |
||
|
Переменное напряжение |
4 В 40 В 400 В 600 В |
1 мВ 10 мВ 100 мВ 1 В |
± (1,5 % + 3 е.м.р.) ± (1,5 % + 3 е.м.р.) ± (1,5 % + 3 е.м.р.) ± (2,0 % + 4 е.м.р.) |
||
|
Сопротивление |
400 ОМ 4 кОм 40 кОм 400 кОм 4 мОм 40 мОм |
0.1 Ом 1 Ом 10 Ом 100 Ом 1 КОм 10 КОм |
± (1,2 % + 4 е.м.р.) ± (1,2 % + 2 е.м.р.) ± (1,2 % + 2 е.м.р.) ± (1,2 % + 2 е.м.р.) ± (1,2 % + 2 е.м.р.) ± (2,0 % + 3 е.м.р.) |
||
|
Частота |
10 Гц-10 МГц |
0.001 МГц |
± (2,0 % + 8 е.м.р.) |
||
|
Относительная скважность импульсов |
0,1%-99.9% |
±0.1% |
± (1,2 % + 2 е.м.р.) |
||
|
Емкость |
4,0 нФ 40,0 нФ 400,0 нФ 4,0 мкФ 40,0 мкФ 200,0 мкФ |
1 пФ 10 пФ 100 пФ 1 нФ 10 нФ 100 нФ |
± (6,0 % + 15 е.м.р.) ± (6,0 % + 10 е.м.р.) ± (3,5 % + 5 е.м.р.) ± (3,5 % + 5 е.м.р.) ± (3,5 % + 5 е.м.р.) ± (6,0 % + 10 е.м.р.) |
||
|
Прозвонка соединений |
Порог 50 Ом, чатота 2,7 кГц |
||||
