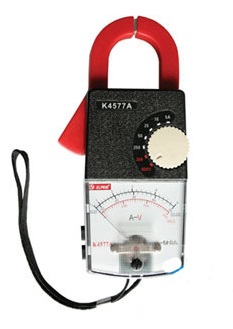

Клещи токоизмерительные К-4577А
Клещи электроизмерительные аналоговые предназначены для кратковременного измерения тока без разрыва токовой цепи, напряжения в сетях переменного тока частотой 50 или 60 Гц. Клещи являются переносными приборами и представляют собой сочетание трансформатора тока, имеющего разъемный магнитопровод с измерительным механизмом магнитоэлектрической системы. Магнитный поток, наводимый в магнитопроводе, индуктирует ток во вторичной обмотке трансформатора, который подается на измерительный механизм.
Технические характеристики
Переменное напряжение, В | 150; 300; 600 |
Постоянное напряжение, В | - |
Переменный ток, А | 5; 10; 25; 50; 100; 250 |
Сопротивление, кОм | - |
Класс точности, % | ±5,0 |
Питание, В | - |
Условия эксплуатации: |
|
Размер окна магнитопровода, мм | Æ 21 |
Разъем магнитопровода, мм | 22 |
Габаритные размеры, мм | 139 х 52 х 36 |
Масса, кг | 0,14 |
Полный средний срок службы, лет, не менее | 10 |
