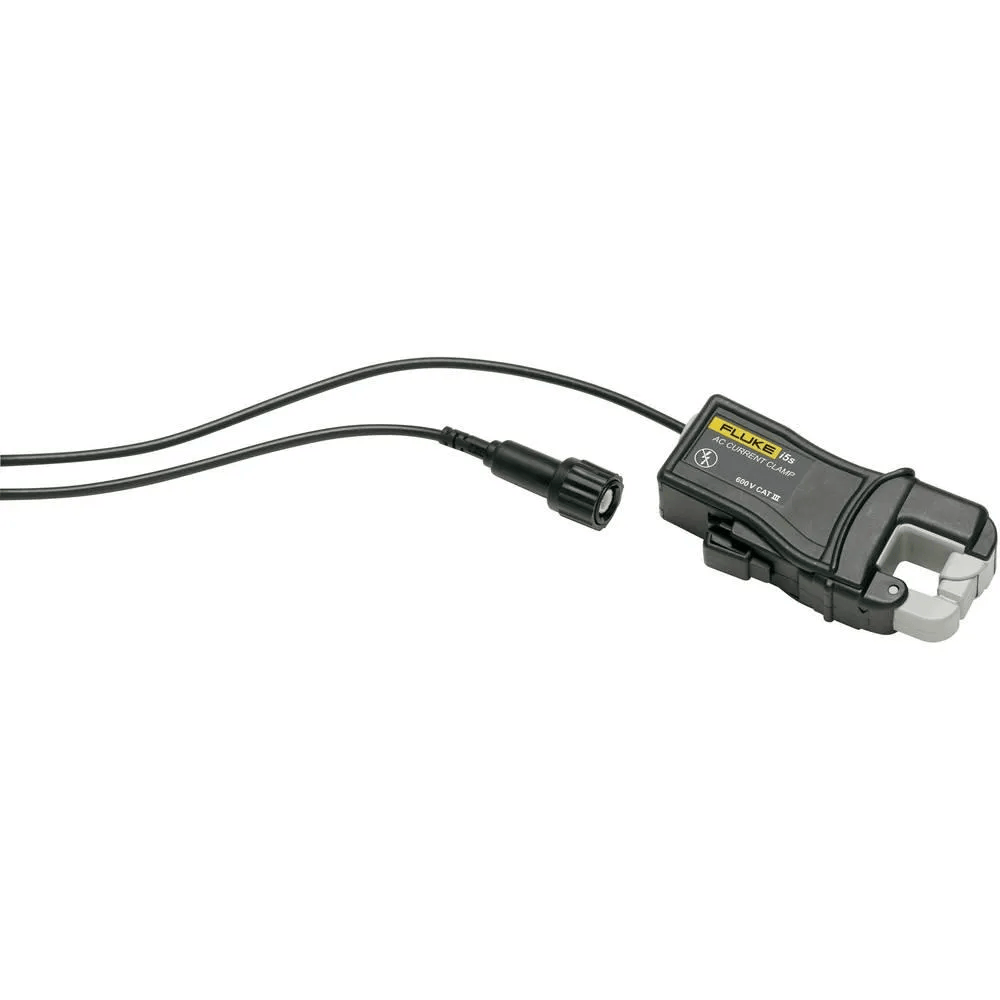

Токовые клещи Fluke i5s
Назначение
Измерение малых переменных токов (до 5 А) во вторичных обмотках трансформаторов
тока. Совместимы с анализаторами качества электроснабжения Fluke серии 430.
Основные характеристики
- диапазон измерений: 10 мА – 5 А;
- частота: 40 Гц – 5 кГц;
- максимальный диаметр проводника: 15 мм;
- длина выходного кабеля: 2,5 м;
- уровень выходного сигнала: 400 мВ/А;
- класс защиты: CAT III 600 В (только для изолированных проводников).
Особенности и преимущества
- компактные размеры зажима (116 × 43 × 23 мм) — удобство транспортировки и хранения;
- измерения без размыкания цепи;
- высокая точность (погрешность: 1 % + 5 мА);
Технические характеристики
|
|
|
|
Номинальный диапазон по току |
5 А |
|
Длительно допустимый диапазон по току |
от 10 мА до 6 А |
|
Максимально допустимый ток |
70 А |
|
Нижний предел измерения |
10 мА |
|
Основная погрешность |
от 48 Гц до 65 Гц |
|
Используемая частота |
от 40 Гц до 5 кГц |
|
Уровень выходного сигнала |
400 мВ/A |
|
Коэффициент амплитуды |
≤ 3, увеличение погрешности на 0,7% |
|
Безопасность |
Защитастандарта IEC/EN61010-1 CAT III 600 V, Pollution Degree 2 |
|
Максимальное напряжение |
600 В переменного напряжения |
|
Максимальный диаметр проводника |
15 мм |
|
Длина кабеля для выходного сигнала |
2,5 м |
|
Переходник для штырькового разъема |
Да |
|
Прилагаемый переходник штырьковый разъем - штекерный разъем |
Нет |
