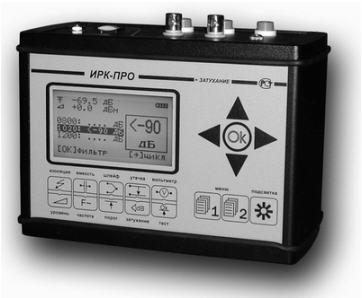

ИРК-ПРО 20 трассоискатель
Кабельный прибор ИРК-ПРО с дополнительной функцией допускового контроля по переходному затуханию на гостовой частоте 1020 Гц. Поиск обрыва и дефекта изоляции до 20 МОм. Автоматическое проведение плановых измерений (изоляция до 50 ГОм, емкость, шлейф, асимметрия, затухание), чтение и запись на компьютер. База данных по всем кабелям. Характеристики и интерфейс полностью соответствуют мосту ИРК-ПРО Альфа.
НАЗНАЧЕНИЕ И ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ
Кабельный прибор ИРК-ПРО 20 предназначен для:
измерения сопротивления изоляции, шлейфа, омической асимметрии, электрической емкости всех типов кабелей связи.
определения расстояния до участка с пониженным сопротивлением изоляции кабеля, определения места обрыва или перепутывания жил кабеля.
- Функция допускового контроля со звуковым сигналом по изоляции и емкости кабеля.
- Функция вольтметра для контроля напряжения в линии и генератор для поиска пар на дальнем конце.
- Два уровня испытательного напряжения: 400 В для открытия любых дефектов и пониженное 180 В для работы с импортным оборудованием.
- Вывод результатов в цифровом и графическом виде. На карте кабеля показывается место неисправности и обозначены муфты.
- Память характеристик 50 рабочих кабелей, 35 000 пар плановых измерений.
ИЗМЕРИТЕЛЬ ПЕРЕХОДНОГО ЗАТУХАНИЯ
Встроенный измеритель переходного затухания Дельта-ПРО 2.0 предназначен для определения работоспособности абонентских и соединительных линий связи на участках местной сети или станциях ГТС, путем измерения переходного затухания между парами жил в многожильных кабелях связи, а так же для сдачи-приемки кабеля. Прибор включен в государственный реестр № 28434-04. Сертификат об утверждении типа средств измерений ГОСТ № 19616. Сертификат соответствия Госстандарта РОСС RU. МЕ 48. Н 01729.
Технические характеристики
|
диапазон измерения сопротивления изоляции |
1 кОм - 50 000 МОм |
|
диапазон электрической емкости |
0,1 - 2000 нФ |
|
диапазон измерения сопротивления шлейфа |
0 - 10 кОм |
|
испытательное напряжение |
400 В, 180 В |
|
диапазон измерения напряжения |
0 - 300 В |
|
диапазон Rп в месте повреждения изоляции |
0 - 20 Мом |
|
максимальная погрешность определения расстояния до места повреждения изоляции |
для Rп = 0 - 3 МОм |
|
максимальная погрешность измерения сопротивления шлейфа в диапазоне |
0 ÷ 3000 Ом ±0,1% + 0,1 Ом |
|
максимальная погрешность измерения омической асимметрии |
±0,1% + 0,1 Ом |
|
максимальная погрешность измерения сопротивления изоляции |
±2% + 1 кОм |
|
максимальная погрешность измерения емкости |
±2% + 0,1нФ |
|
питание прибора от встроенного аккумулятора |
4 АА NiMh |
|
потребляемая мощность не более |
3 Вт |
|
габариты |
130х170х85 мм |
|
вес |
1,3 кг |
|
Частоты измерительных сигналов |
800 Гц; 1020 Гц; 1200 Гц |
|
Максимальная погрешность установки частоты |
1% |
|
Диапазон измерения затухания |
0 до -90 дБ |
|
Максимальная погрешность измерения затухания |
±(1%+0,2дБ) в диапазоне от 0 до -80 дБ |
|
Уровень выходного сигнала |
-3 дБм; 0 дБм; +3 дБм |
|
Максимальная погрешность установки уровня |
±0,5 дБм |
|
Входное и выходное сопротивление |
600±30 Ом |
