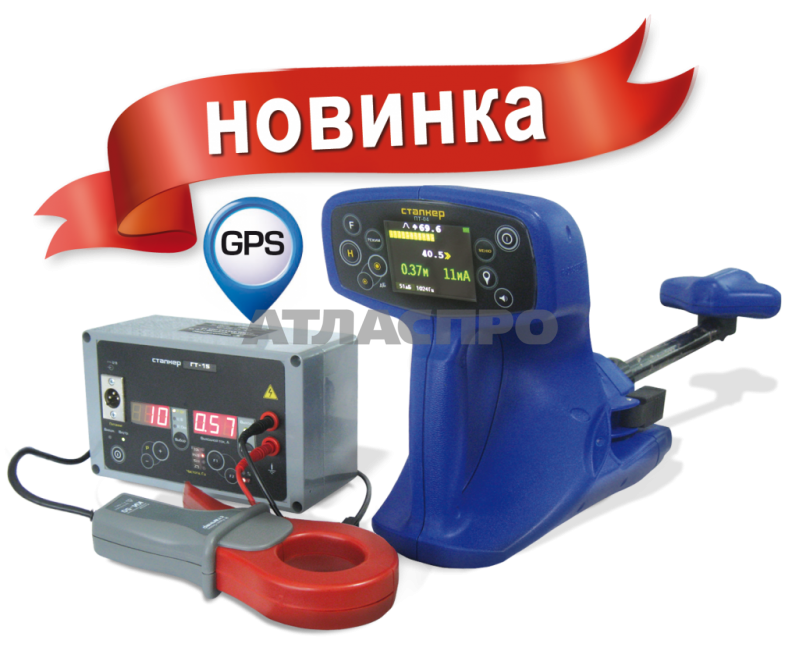

Сталкер-15-04 трассоискатель
Быстрый и точный поиск телефонных, сигнальных и силовых кабелей на железной дороге, с определением мест повреждения изоляции и глубины залегания.
Достоинства:
- GPS-выноска подземных трасс с последующим наложением на карту
- Беспроводная связь с ПК
- Яркий дисплей, работающий при температуре от -30 до + 50
- РАДИО частота (пассивная) для поиска трассы без генератора
- Частота 33 кГц для бесконтактной подачи сигнала генератора в кабель
- Поиск повреждений «фазовым», контактным и бесконтактным методами
- Отбор жил в кабеле и определение кабеля в пучке при помощи мини датчика МД-01
- бесконтактная подача поискового сигнала при помощи передающих клещей КИ-50
- легкий и компактный генератор ГТ-15
| ПРИЕМНИК ПТ-04 | |
| Режим «ТРАССА» | |
| 1.определение планового положения коммуникации с указанием отклонения от её оси (влево / вправо) методами «максимума» и «минимума» одновременно 2. указание направления тока (от генератора / к генератору) 3. непрерывный вывод на индикацию глубины залегания коммуникации и силы протекающего по ней тока рабочей частоты 4. функция “острый максимум” объединяет точность режима “минимума” и удобство режима “максимума” |
|
| Режим «ТРАССА-ЗОНД» | |
| 1.определение мест повреждения изоляции коммуникаций с одновременным определением ее планового положения 2. отбор жил кабеля, определения мест короткого замыкания, обрыва в кабеле или проводке (совместно с мини-датчиком МД-01). |
|
Запись в память приемника ПТ-04: - уровня сигналов с магнитных антенн и по входу ЗОНД;
- направления к коммуникации;
- направления к коммуникации;
- направления поискового тока;
- относительной полярности разности потенциалов по входу «ЗОНД»;
- фазы сигнала по входу «ТРАССА»
- рабочих частот;
- местные дата и время в момент снятия показаний по информации GPS;
- координат места снятия показаний по информации GPS.
- Измерение классификационного напряжения ограничителей перенапряжения (для Е6-32)
- Измерение напряжения пробоя разрядников, В (для Е6-32)
- «50 Гц»(POWER) – обнаружение силовых кабелей под напряжением;
- «РАДИО» –поиск телефонных кабелей, а также других коммуникаций по наведенным радиоволнам в диапазоне частот от 10 кГц до 36 кГц;
- «100 Гц» и «300 Гц» - поиск коммуникаций и мест повреждения изоляции трубопроводов по сигналам электрохимической защиты (ЭХЗ);
- «550 Гц» и «1450 Гц» - поиск замыкания на землю воздушных линий (ВЛ) по гармоникам токов промышленной частоты;
- «ЭФИР» - поиск коммуникаций по наведенным сигналам телефонных и трансляционных каналов в диапазоне частот от 48 Гц до 14 кГц.
Технические характеристики
| Номинальные значения рабочих частот*, Гц |
при работе с генератором при работе без генератора |
|
Чувствительность при отношении сигнал шум 6 дБ на частотах: 273, 526, 1024,8928 Гц |
200 мкА к току, протекающему на расстоянии 1 метр |
|
Чувствительность при отношении сигнал шум 6 дБ на частоте 33 кГц |
10 мкА к току, протекающему на расстоянии 1 метр |
| Полоса пропускания для режима «РАДИО» | от 10 кГц до 36 кГц |
| Полоса пропускания для режима «эфир» | от 48 Гц до 14 кГц |
|
Ширина полосы пропускания для режимов с рабочей частотой 50, 273, 526, 1024 и 8928 Гц, не более, Гц: - по уровню минус 3 дБ - по уровню минус 60 дБ |
9 24 |
|
Чувствительность по входу гнезда «ЗОНД» при отношении сигнал-шум 6 дБ, не менее, мкВ |
10 |
| Динамический диапазон входных сигналов, dB | 120 |
| Определение тока рабочей частоты в коммуникации | от 10 мА до 10,0 А |
| Определение глубины залегания коммуникации, м | От 0,10 до 6,00 |
| Определение напряжения рабочей частоты по входу гнезда «ЗОНД» | от 100 мкВ до 1,70 В |
|
Предел допускаемой погрешности определения планового положения оси одиночной коммуникации на глубине залегания 2 м, не более, м |
± 0,1 |
| Габаритные размеры, мм, не более | 720х245х170 |
| Масса, кг, не более | 2,4 |
| Диапазон рабочих температур, 0С | от -30 до +55 |
| Рабочие частоты*, Гц | 273, 1024,8928, 32768 |
| Диапазон регулировки выходной мощности на нагрузке от 0,5 до 600 Ом, Вт | от 1 до10 |
| Диапазон напряжений питания от источника постоянного тока, В | от 10,5 до 14 |
| Сила тока, потребляемая от источника постоянного тока, А | Сила тока, потребляемая от источника постоянного тока, А |
| Габаритные размеры, мм,не более | 210x130x100 |
| Диапазон рабочих температур, °С | от -30 до +55 |
| Питание | 12 В |
| Масса, кг, не более | 2,5 |
