Сталкер 75-02М трассоискатель
Определение местоположения (до 10 км от точки подключения) и глубины залегания (до 10м) скрытых коммуникаций (силовые и сигнальные кабели, трубопроводы), определение мест повреждения кабелей. Генератор ГТ-75 - регулировка мощности до 75 Вт, 4 тестовые частоты, индикация U/ I/ P/ R; приемник ПТ-02М - непосредственное измерение глубины залегания, высокая чувствительность (5 мкВ при соотношении сигнал/шум 6 дБ); питание - аккумуляторы со встроенным зарядным устройством, влаго/пыле защищенный, рабочая температура -30 до +55 ºC

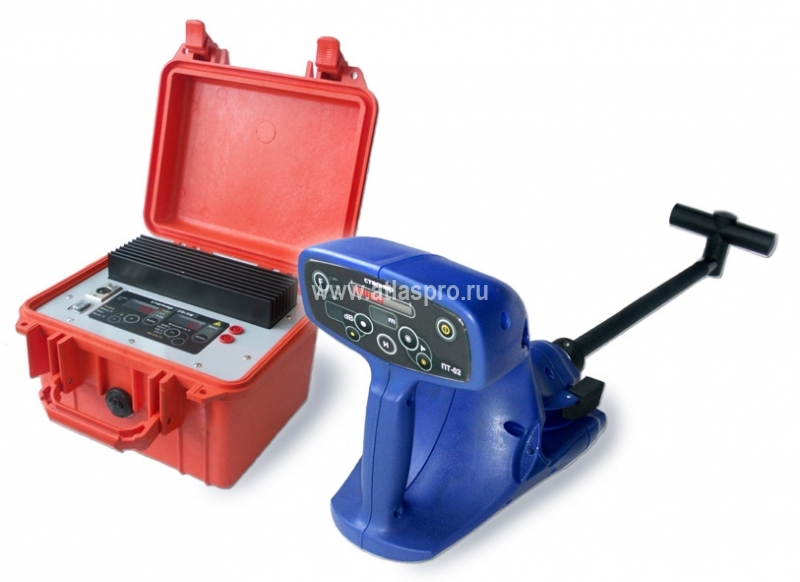

Трассоискатель "Сталкер 75-02М" - прибор для определения глубины залегания скрытых коммуникаций, мест повреждения изоляции трубопроводов и кабелей, обследования участков местности перед проведением земляных работ.
Учебный фильм
ОСОБЕННОСТИ
- Высокая скорость фильтрации
- Поиск коммуникаций на глубине до 10 м и удалении до 10 км от места подключения генератора
- Наличие четырех рабочих частот и регулируемая выходная мощность позволяет наиболее эффективно
обнаружить трассу, найти место повреждения изоляции и отстроиться от помех - Бесконтактный датчик контроля изоляции ДКИ-Е позволяет определить место повреждения с точностью до 0,25 м
- Оптическая и звуковая индикация
- Питание приёмников от встроенного аккумулятора или от 5 элементов питания типа АА
- Встроенное зарядное устройство
- Защита встроенного аккумулятора от избыточного разряда
- Влагозащищенный, ударопрочный корпус (IP 42)
ПРИЕМНИК ПТ-02М
- Непосредственное измерение глубины залегания.
- Точное определение положения оператора относительно оси трассы при помощи индикатора "влево/вправо".
- Питание от встроенного аккумулятора (6 В 1,2 А/ч) или от 6 элементов питания типа АА, возможно подключение внешнего аккумулятора.
- Встроенное зарядное устройство.
- Защита встроенного аккумулятора от избыточного разряда.
- Влагозащищенный, ударопрочный корпус (IP 42).
ГЕНЕРАТОР ГТ-75
- Максимальная выходная мощность 75 Вт.
- Ступенчатая регулировка мощности.
- Синусоидальная форма выходного сигнала обеспечивает меньший уровень наведенных помех в соседние коммуникации.
- Индикация величины выходного тока, напряжения, мощности, сопротивления нагрузки позволяет судить о качестве подключения к трассе, т.е. оценить возможную
дальность трассировки линий. - Два режима работы - непрерывная и импульсная генерация.
- Автоматическое согласование генератора с нагрузкой.
- Питание от встроенного аккумулятора [В В 12 А/ч - 2 шт.) с возможностью подключения внешнего источника постоянного тока.
- Индикация степени разряда аккумуляторов.
- Встроенное зарядное устройство.
- Защита встроенного аккумулятора от избыточного разряда.
- Влагозащищенный, ударопрочный корпус (IP 44).
Технические характеристики
|
Чувствительность, приведенная ко входу приемника при отношении сигнал шум 6 dB, мкВ, не менее |
1 |
|
|
Динамический диапазон входных сигналов, dB |
100 |
|
|
Ширина полосы пропускания для центральной частоты, Гц: |
по уровню минус 3 dB |
по уровню минус 60 дБ |
|
"Эфир" "50"."273". "526". "1024"."8928" |
от 48 Гц до 14 кГц 9 |
24 |
|
Ослабление сигнала переменного тока частотой 50 Гц, dB |
80 |
|
|
Определение глубины залегания трассы, м |
От 0,10 до 6,00 |
|
|
Предел допускаемой погрешности определения планового положения оси одиночной коммуникации на глубине залегания 2 м, не более, м |
± 0,1 |
|
|
Время непрерывной работы в нормальных условиях, ч, не менее |
аккумулятор |
эл. пит. [АА] |
|
4 |
10 |
|
|
Габаритные размеры, мм, не более |
730x240x160 |
|
|
Масса, кг, не более |
2 |
|
|
Диапазон рабочих температур, °С |
от -30 до +55 |
|
|
гт- |
75 |
|
|
Рабочие частоты*, Гц |
273,526,1024, 8928 |
|
|
Диапазон регулировки выходной мощности на нагрузке от 1 до 1000 Ом, Вт |
от 7,5 до 75 |
|
|
Диапазон напряжений питания от источника постоянного тока, В |
от 10.5 до 14 |
|
|
Сила тока, потребляемая от источника постоянного тока, А |
не более 10 |
|
|
Габаритные размеры, мм, не более |
270x250x175 |
|
|
Диапазон рабочих температур, °С |
от -30 до +55 |
|
