Сталкер 75-14 трассоискатель
Комплекс предназначен для определения планового положения и глубины залегания коммуникаций, мест повреждения изоляции трубопроводов и кабелей с дальнейшим картографическим анализом.

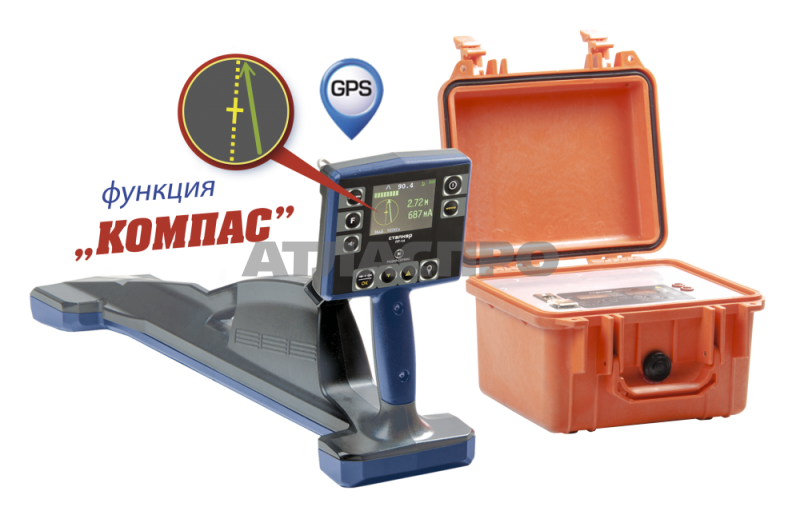

В комплект поставки «Сталкер 75-14» входит генератор ГТ-75 и приемник ПТ-14
Общие особенности трассопоискового комплекса
- функция «Компас» - схематическое отображение коммуникаций на дисплее приемника;
- трассировка и координирование местоположения во всемирной системе координат;
- Связь с компьютером по Bluetooth , память на 10000 измерений;
- для служб газовых служб отдельно выделены частоты ЭХЗ для работы без генератора;
- трассоискатель Сталкер 75-14 автоматически отображет глубину и силу тока (даже в пассивных режимах);
- поиск коммуникаций на глубине до 10 м и удалении до 10 км от места подключения генератора;
- наличие четырех рабочих частот и регулируемая выходная мощность генератора ГТ-75 (от 10 до 75 Вт).
Данный генератор входит в комплект деффектопоисковых комплексов Сталкер: 75-14, 75-04, 75-02М .
Приемник ПТ-14
облегченная конструкция (вес 1,7 кг.)
непрерывное отображение на дисплее всех необходимых параметров:
| 1. | Функция «Компас» с указанием направления тока (от генератора/к генератору) для исключения случайного перехода на «чужую» коммуникацию; |
| 2. | Шкалы «максимума» и «минимума»; |
| 3. | Глубины залегания и силы тока коммуникации на всех активных частотах; |
| 4. | Шкала «зонд» - для определения мест повреждений; |
| 5. | Полярность сигнала - в месте повреждения изоляции происходит смена знака «+» на «-» |
| 6. | Функция направления тока (от генератора/к генератору), для исключения случайного перехода на «чужую» коммуникацию; |
| 7. | Режим острый максимум |
Запись в память приемника ПТ-14:
- уровня сигналов с магнитных антенн и по входу «ЗОНД»;
- направления к коммуникации;
- показания глубины залегания коммуникации и величины тока в ней;
- направления поискового тока;
- относительной полярности разности потенциалов по входу «ЗОНД»;
- фазы сигнала по входу «ТРАССА»;
- рабочих частот;
- местные дата и время в момент снятия показаний по информации GPS;
- координат места снятия показаний по информации GPS.
Технические характеристики
|
Активные частоты*, Гц |
273, 526, 1024,8928, 32768 |
|
Пассивные частоты, Гц |
50 (POWER), 100, 300, 550, 1450 «РАДИО», «Эфир» |
|
Полоса пропускания для режима «РАДИО» |
от 10 кГц до 36 кГц |
|
Полоса пропускания для режима «Эфир» |
от 48 Гц до 10 кГц |
|
Погрешность показаний глубины залегания трассы, %, не более |
5 |
|
Память |
10 000 точек |
|
Габаритные размеры, мм, не более |
700x300x140 |
|
Масса, кг, не более |
1,7 |
|
Диапазон рабочих температур, °С |
от -20 до +55
|
|
Рабочие частоты*, Гц |
273, 526, 1024,8928 |
|
Диапазон регулировки выходной мощности на нагрузке от 0,5 до 600 Ом, Вт |
от 10 до 75 |
|
Габаритные размеры, мм, не более |
275x250x180 |
|
Вес со встроенными аккумуляторами, кг |
8,5 |
|
Диапазон рабочих температур, °С |
от -30 до +55 |
