Сталкер-ВЛ дефектопоисковый комплекс
Дефектопоисковый комплекс "Сталкер ВЛ" предназначен для определения в распределительных сетях 6/10 кВ воздушных (кабельных) линий с изолированной нейтралью однофазного замыкания на землю (далее ОЗЗ) и локализации места без отключения линии, позволяя отказаться от метода кратковременных отключений фидеров подстанций и распределительных устройств.
Общие особенности комплекса
- Определение поврежденного фидера и места с ОЗЗ при токах замыкания на землю порядка сотен миллиампер;
- Нахождение мест повреждения без дополнительных кабельных вставок и искусственного увеличения рабочего тока на землю;
- Поиск повреждения не зависит от нагруженности фидера и может вестись без отключения потребителей, в частности на нефтяных месторождениях, где отключение потребителей приводит к значительным потерям;
- Применение одного генератора на 2 секции;
- Высокая помехоустойчивость.

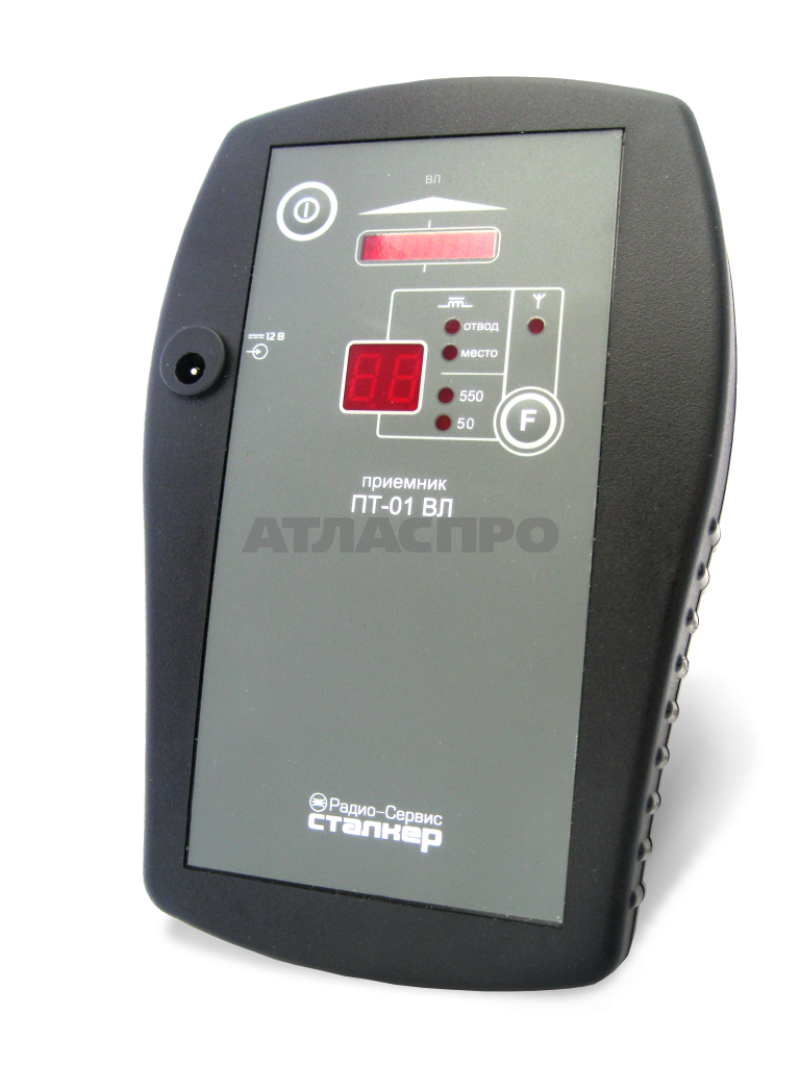

Приемник ПТ-01 ВЛ
- Запатентованный метод определения поврежденного фидера с применением генератора;
- Благодаря высокой чувствительности и избирательности приемника достигается высокая точность определения места с ОЗЗ в разветвленных сетях с большой протяженностью;
- Возможность поиска без применения генератора при больших значениях тока ОЗЗ (аналогично работе с прибором типа „Квант”);
- Функция контроля наличия напряжения на ВЛ 6-10 кВ по электрическому полю, для определения факта отключения поврежденной линии, в процессе поиска места повреждения;
- Малые габариты и вес (размер, не более 170х110х35 мм, масса, не более 0,35 кг);
- Диапазон рабочих температур от – 30 до + 55 º С.
Комплект поставки при установке на 2 секции
1. Генератор "ГТ - 100 ВЛ” - 1
2. Приемник "ПТ - 01 ВЛ” -1
3. Блоки согласования БС-3 -2/1*
4. Конденсаторы высоковольтные - 6/3*
5. Хомуты для крепления конденсаторов - 12/6*
6. Сумка для переноски приёмника - 1
6. Руководство по эксплуатации на комплекс - 1
7. Блок питания БПН-А 12-0,5 - 1
8. Ni-MH аккумулятор типоразмера АА - 4
