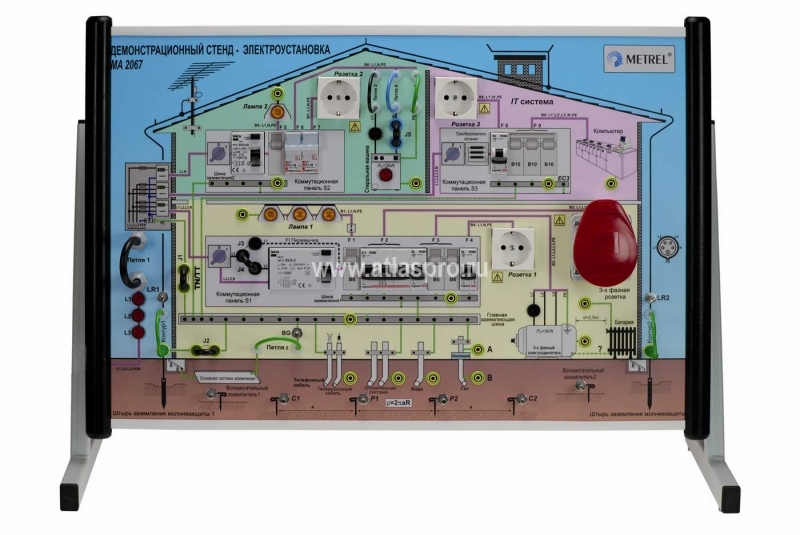

Демонстрационный стенд MA-2067

Демонстрационный стенд MA2067 представляет собой уникальную модель электроустановки со всеми присущими ей элементами.

Назначение:

Демонстрационный стенд MA2067 представляет собой уникальную модель электроустановки со всеми присущими ей элементами. Основным предназначением стенда является обучение студентов и слушателей различных учебных заведений навыкам работы в электроустановках до 1000В. Стенд симулирует все системы электроснабжения (TT, NT, IT) и содержит все необходимые для демонстрации измерений элементы: УЗО, предохранители, трехфазную и однофазную розетки, систему уравнивания потенциалов, систему заземления и молниезащиты и др. Стенд MA 2067 позволяет имитировать раличные неисправности и нарушения в электросети, устройствах коммутации и защиты для демонстрации их обнаружения приборами. Демонстрационный стенд отличается наглядностью, удобством и компактностью. Возможность имитировать неисправности позволяет демонстрировать с помощью Demo Board MA2067 работу контрольно-измерительных приборов, что, безусловно, может быть востребовано производителями подобной аппаратуры при проведении презентаций, выставок и других мероприятий.

Области применения и назначение:

• Обучение студентов / слушателей электротехнических учебных заведений
• Отработка практических навыков и организация целевого обучения методикам измерения параметров электробезопасности электроустановок и выявления отклонений и неисправностей в электрических цепях и оборудовании
• Демонстрация технических возможностей контрольно-измерительного оборудования и тестеров параметров электробезопасности

Функции и отличительные особенности:

• Возможность проведения 65 различных измерений
• Демонстрация измерения полного сопротивления линии и контура
• Демонстрация проверки работоспособности УЗО и предохранителей: измерение тока и времени срабатывания, напряжения прикосновения
• Демонстрация измерения сопротивления изоляции между различными проводниками
• Демонстрация проверки непрерывности защитных проводников
• Демонстрация измерения сопротивления заземления различными методами и удельного сопротивления грунта
• Демонстрация измерения тока утечки с помощью токовых клещей
• Демонстрация измерения сетевого напряжения и частоты, а также проверки правильности чередования фаз в трехфазных системах
• Имитация 19 различных неисправностей с целью их обнаружения измерительными приборами
• Панель с переключателями неисправностей оснащена крышкой с замком, для предотвращения использования стенда некомпетентным персоналом
• В стандартный комплект поставки входит пособие, содержащее практический упражнения для работы со стендом

Габариты:

Стенд: 680 x 175 x 450 мм

Подставка: 700 x 400 x 320 мм

Масса (без аксессуаров): Стенд: 12,5 кг Подставка: 3,5 кг

Комплект поставки: MA 2067

• Демонстрационный стенд
• Перемычка, 4 шт
• Ключи, 2 шт
• Подставка
• Кабель-адаптер для подключения к однофазной сети
• Руководство по эксплуатации
• Пособие «Упражнения для демонстрационного стенда»
• Свидетельство о калибровке
