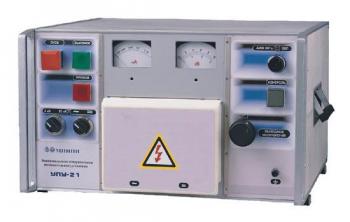

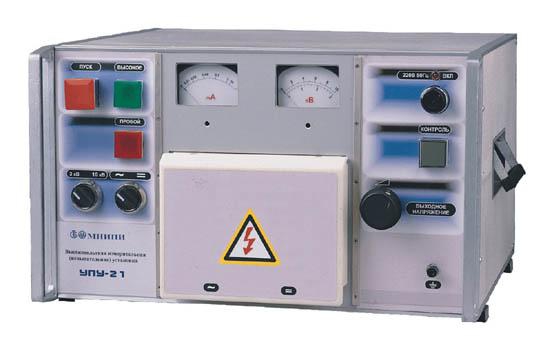

УПУ-21/2 установка проверки электробезопасности
Установка измерительная высоковольтная, Выходное постоянное напряжение – 0 ?3 кВ, 0 ?10 кВ, выходное переменное напряжение – 0 ? 3 кВ, 0 ? 10 кВ, ток нагрузки – не менее 1 мА, приведенная погрешность выходного напряжения – не более 4%, ток срабатывания защиты – от 100 до 120 мА
- УПУ-21-напряжение 10 кВ, ток 50 мА, мощность 500 Вт;
- УПУ-21/1- напряжение 5 кВ, ток 100 мА, мощность 500 Вт;
- УПУ-21/2- напряжение 10 кВ, ток 100 мА, мощность 1000 Вт;
Высоковольтные испытательные установки предназначены для испытания электрической прочности изоляции напряжением постоянного или переменного тока, а также для оценки тока утечки изоляции испытываемых объектов по постоянному току.
Технические характеристики:
|
|
УПУ-21 |
УПУ-21/1 |
УПУ-21/2 |
|
Выходное постоянное напряжение |
0 - 3 кВ; 0 - 10 кВ |
0 - 2 кВ; 0 - 5 кВ |
0 - 3 кВ; 0 - 10 кВ |
|
Выходное переменное напряжение |
0 - 3 кВ; 0 - 10 кВ |
0 - 2 кВ; 0 - 5 кВ |
0 - 3 кВ; 0 - 10 кВ |
|
Измерение тока утечки |
от 0 до 100 мкА |
от 0 до 100 мкА |
от 0 до 100 мкА |
|
Амплитудное значение пульсаций· |
<=5% |
<=5% |
<=5% |
|
Погрешность установки выходного напряжения |
<= 4% |
<= 3% |
<= 3% |
|
Ток срабатывания защиты |
до 50 мА |
от 100 до 120 мА |
от 100 до 120 мА |
|
Выходная мощность |
500 Вт |
500 Вт |
1000 Вт |
|
Габаритные размеры (HxWxD) |
280х480х475 мм |
280х480х475 мм |
280х480х475 мм |
|
Масса |
30 кг |
30 кг |
35 кг |
Условия эксплуатации:
|
Рабочая температура |
от +5 до + 40 °С |
от +5 до + 40 °С |
от +5 до + 40 °С |
|
Влажность |
80% при 25 °С |
80% при 25 °С |
80% при 25 °С |
|
Заменяемые приборы |
УПУ-10М, УПУ - 1М |
||
