РТ-2048-06 комплект для испытаний автоматических выключателей
Коплект испытания автоматических выключателей до 6кА
КОМПЛЕКТ НАГРУЗОЧНЫЙ ИЗМЕРИТЕЛЬНЫЙ С РЕГУЛЯТОРОМ РТ-2048-06
Комплект нагрузочный измерительный с регулятором тока РТ-2048-05, ТУ 4224-001-46964690-2005 (в дальнейшем тексте – Комплект) предназначен для измерения действующего (эффективного) значения силы тока срабатывания максимальных расцепителей при испытаниях автоматических выключателей (АВ) переменного тока в сетях электроснабжения до 1000В промышленной частотой 50 Гц. Комплект может быть использован при прогрузке трех видов расцепителей: максимального мгновенного действия (электромагнитного), максимального с обратнозависимой выдержкой времени (теплового) и полупроводникового.

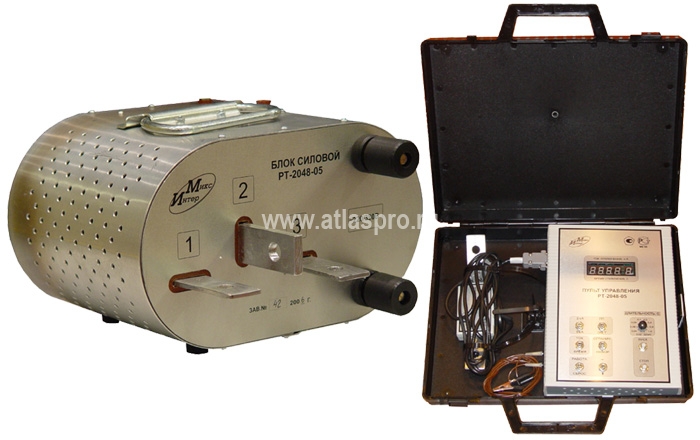

Комплект представляет собой переносной прибор и состоит из следующих составных частей: блока силового (БС) на базе нагрузочного импульсного трансформатора (НТИ-6), тиристорного блока и встроенного датчика индуктивного (ДИ), а также пульта управления (ПУ).
Комплект обеспечивает два режима работы: кратковременный (импульсный) и длительный. Регулирование испытательного тока осуществляется с помощью ПУ, который обеспечивает управление режимами испытания АВ, контроль, вычисление действующего значения и цифровую индикацию силы испытательного тока и времени отключения АВ.
Комплект зарегистрирован в Госреестре РФ (сертификат об утверждении типа средств измерения RU.C.34.022.A №22775) и имеет сертификат соответствия №ROCC.RU.ME95.BO9853.
Стандартная комплектация:
- блок силовой;
- пульт управления;
- кабель соединительный;
- токопроводы сечением 35 мм² длиной 0,85 м – 2 шт.;
- кабели секундомерные – 2 шт.;
- формуляр;
- руководство по эксплуатации;
- свидетельство о первичной поверке.
Технические характеристики
|
Наименование параметра |
Диапазон (предел) измерения |
|
Диапазон измерения и регулирования силы тока, А |
50…6000 |
|
Поддиапазоны измерения и регулирования силы тока, А |
50…2000 2000…6000 |
|
Максимальное значение силы испытательного тока в импульсном режиме, А |
6000 |
|
Значение силы испытательного тока в длительном режиме (в течение 60 с) для прогрузки расцепителей АВ в режиме перегрузки, А |
2500 |
|
Максимальный ток потребления, А |
120 |
|
Максимальная потребляемая мощность (сеть 380В), кВА |
45 |
|
Диапазон задания и измерения временных интервалов, с |
0,02…99,99 |
|
Пределы приведенной погрешности измерения силы испытательного тока (от конечного значения поддиапазона), % |
±5 |
|
Пределы относительной погрешности измерения временных интервалов, % |
±5 |
|
Питание от сети, В |
220±22 или 380±38 |
|
Датчик индуктивный ДИ |
встроенный |
|
Габаритные размеры БС, мм |
285х290х200 |
|
Масса БС, кг |
15 |
|
Габаритные размеры ПУ, мм Габаритные размеры «дипломата» с ПУ, мм |
280х202х55 405х370х75 |
|
Масса ПУ, кг Масса «дипломата» с ПУ, кг |
1,2 2 |
