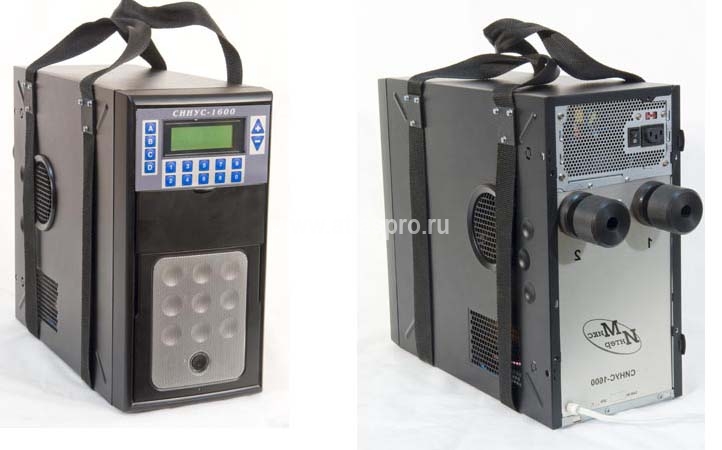

Синус-1600 Комплект нагрузочный с синусоидальной формой

Комплект СИНУС-1600 рекомендуется использовать при испытании электромагнитных расцепителей с номинальным током от 25 до 125А.

В некоторых случаях при установке срабатывания максимальнотоковой защиты, равной 10 Iн расц, можно использовать данный комплект для испытания АВ с номинальным током расцепителя 160 А. Кроме того, данный комплект может быть использован для испытания тепловых расцепителей с номинальным током от 10 до 500 А.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Диапазон регулирования и измерения испытательного тока.....20-1600 А
• Диапазон задания и измерения длительности протекания тока:
• в кратковременном режиме.....0,02-2,54 с
• в длительном режиме.....0,02-999,99 с
• Максимальное значение длительности испытательного тока I=200 А.....300 с
• Максимальное значение длительности испытательного тока, I=1000-1600 А.....60 с
• Максимальное значение тока, потребляемого из сети.....40 A
• Напряжение питающей сети.....220+/-22 В
• в кратковременном режиме, при (Iмакс = 1600 А).....9 кВА
• в длительном режиме, при (Iмакс = 500 А).....3 kBА
• Приведенная погрешность измерения силы испытательного тока не более.....+/-3%
• Относительная погрешность измерения длительности протекания тока и времени отключения АВ не более.....+/-3%

Габаритные размеры и масса комплекта:

• длина.....500 мм
• ширина.....200 мм
• высота.....400 мм
• масса.....18 кг
