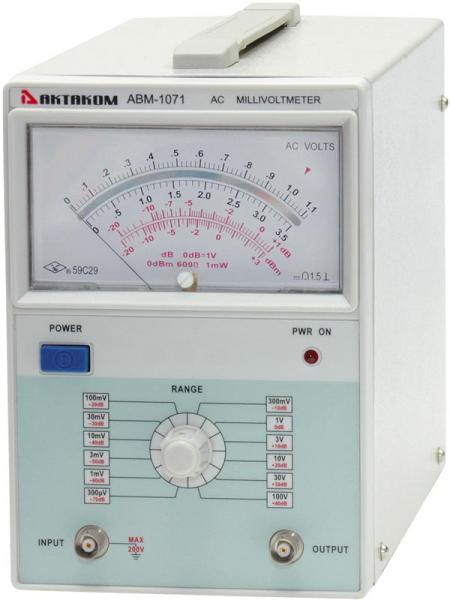

АВМ-1071 стрелочный вольтметр

ПАРАМЕТР

ЗНАЧЕНИЕ

ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ

Пределы измерения

300 мкВ / 1 / 3 / 10 / 30 / 100 / 300 мВ / 1 / 3 / 10 / 30 / 100 В

Шкала измерения

Диапазон рабочих частот 10 Гц...2МГц, синусоидальной сигнал

Погрешность измерения ±3% (относительно 1 кГц)

Дополнительная погрешность, обусловленная изменением напряжения питания (±10%) ±0,5%

ОТНОСИТЕЛЬНЫЙ УРОВЕНЬ ПО НАПРЯЖЕНИЮ

Предел измерения

-70 / -60 / -50 / -40 / -30 / -20 / -10 / 0 / 10 / 20 / 30 / 40 дБ

Шкала измерения

-20...1 дБ

Опорный уровень

0 дБ = 1 В

ОТНОСИТЕЛЬНЫЙ УРОВЕНЬ ПО МОЩНОСТИ

Предел измерения

-70 / -60 / -50 / -40 / -30 / -20 / -10 / 0 / 10 / 20 / 30 / 40 дБ

Шкала измерения

-20...3,5 дБ

Опорный уровень

0 дБм = 1 мВт на 600 Ом

ИЗМЕРИТЕЛЬНЫЙ ВХОД

Число каналов

1

Режимы работы

Независимый

Неравномерность АЧХ

<3% в полосе 20 Гц...200 кГц

Входного сигнала (отн. 1 кГц)

<10% в полосе 10 Гц...1 МГц

Коэффициент гармоник входного сигнала

<2% (относительно 1 кГц)

Входной импеданс

1 МОм / 50 пФ

Макс. входное напряжен

ие

300 В (AC_пик. + DC) на пределах 300 мкВ /…/ 1 В

500 В (AC_пик. + DC) на пределах 3 В /…/ 100 В

Сопротивление изоляции

0,1 Ом

Макс. напряжение 0 В

(вход - корпус) ±30 В_пик при сопротивлении изоляции 100 кОм

ВЫХОД ШИРОКОПОЛОСНОГО УСИЛИТЕЛЯ

Выходное напряжение

0,1 х U_изм. (±10%) относительно 1 кГц, без нагрузки

Неравномерность АЧХ выходного сигнала (отн. 1 Гц)

<3% в полосе 10 Гц...1 МГц

Макс. напряжение (выход - корпус)

±12 В_пик.
