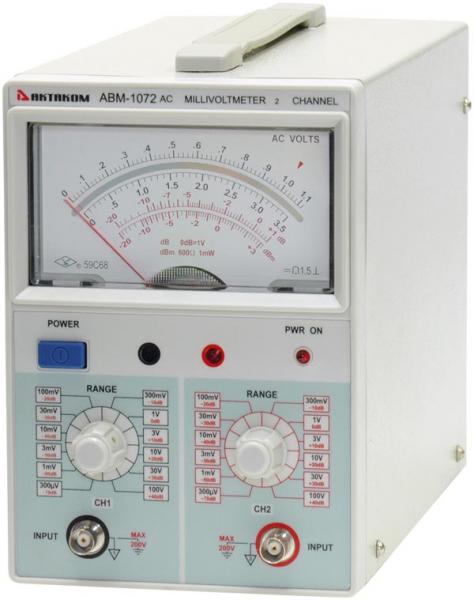

АВМ-1072 стрелочный вольтметр
Двухканальный аналоговый милливольтметр переменного напряжения 10 Гц...2 МГц, измерение напряжения 30 мкВ...100 В, измерение в dB -70 dB...+40 dB, входное сопротивление > 1МОм, стрелочная шкала, питание 220 В. Габариты 270х125х185 мм, масса 2 кг
- Стрелочная шкала
- Два канала
- Частотный диапазон 10 Гц...2 МГц
- Измерение напряжения 30 мкВ...100 В
- Измерение в дБ: –70...40 дБ
- Базовая погрешность ±3%
- Вход широкополосного усилителя
Технические параметры:
| ПАРАМЕТР | ЗНАЧЕНИЕ |
| ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ | |
| Пределы измерения | 300 мкВ / 1 / 3 / 10 / 30 / 100 / 300 мВ / 1 / 3 / 10 / 30 / 100 В |
| Шкала измерения | Диапазон рабочих частот 10 Гц...2 МГц, синусоидальной сигнал |
| Погрешность измерения ±3% (относительно 1 кГц) | |
| Дополнительная погрешность, обусловленная изменением напряжения питания (±10%) ±0,5% | |
| ОТНОСИТЕЛЬНЫЙ УРОВЕНЬ ПО НАПРЯЖЕНИЮ | |
| Предел измерения | -70 / -60 / -50 / -40 / -30 / -20 / -10 / 0 / 10 / 20 / 30 / 40 дБ |
| Шкала измерения | -20...1 дБ |
| Опорный уровень | 0 дБ = 1 В |
| ОТНОСИТЕЛЬНЫЙ УРОВЕНЬ ПО МОЩНОСТИ | |
| Предел измерения | -70 / -60 / -50 / -40 / -30 / -20 / -10 / 0 / 10 / 20 / 30 / 40 дБ |
| Шкала измерения | -20...3,5 дБ |
| Опорный уровень | 0 дБм = 1 мВт на 600 Ом |
| ИЗМЕРИТЕЛЬНЫЙ ВХОД | |
| Число каналов | 2 |
| Режимы работы | Независимый |
| Неравномерность АЧХ | <3% в полосе 20 Гц...200 кГц |
| Входного сигнала (отн. 1 кГц) | <10% в полосе 10 Гц...1 МГц |
| Коэффициент гармоник входного сигнала | <2% (относительно 1 кГц) |
| Входной импеданс | 1 МОм / 50 пФ |
| Макс. входное напряжение | 300 В (ACпик. + DC) на пределах 300 мкВ /…/ 1 В |
| 500 В (ACпик. + DC) на пределах 3 В /…/ 100 В | |
| Сопротивление изоляции | 0,1 Ом |
| Макс. напряжение 0 В | (вход - корпус) ±30 Впик при сопротивлении изоляции 100 кОм |
| ВЫХОД ШИРОКОПОЛОСНОГО УСИЛИТЕЛЯ | |
| Выходное напряжение | 0,1 х Uизм. (±10%) относительно 1 кГц, без нагрузки |
| Неравномерность АЧХ выходного сигнала (отн. 1 Гц) | <3% в полосе 10 Гц...1 МГц |
| Макс. напряжение (выход - корпус) | ±12 Впик. |
- Рабочая температура 0...50 °С
- Температура хранения –10...+50 °C при относительной влажности 0...80%
- Рабочая влажность до 80%
- Условия хранения –20...+60 °С при влажности 0...80%
- Питание 220 В ±10%, 50 Гц
- Габаритные размеры (длина, ширина, высота) 125x185x270 мм
- Масса 2 кг
Комплектация:
- Прибор
- Провода соединительные
- Кабель питания подключен к прибору
- Руководство по эксплуатации
