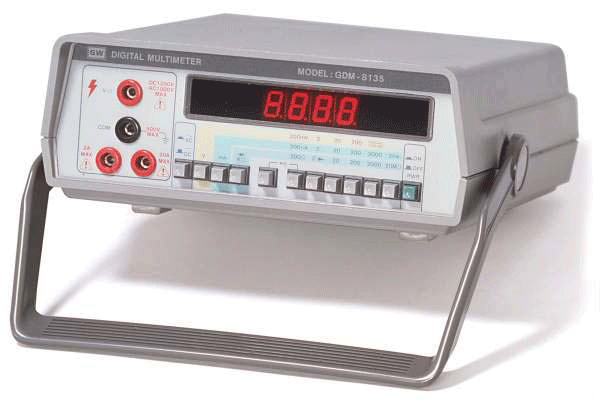

Вольтметр GDM-8135
Базовая погрешность вольтметра 0,1%, 100 мкВ - 1200 В, ~100 мкВ - 1000 В в полосе 40 Гц - 40 кГц, 100 нА - 20А, ~100 нА - 20 А в полосе 40 Гц - 20 кГц, 100 мОм - 20 МОм, испытание p-n переходов, прозвон, СДИ, 4 разряда (1999), автоустановка нуля, масса 2 кг
GOOD WILL INSTRUMENT CO., LTD.
- Измерение постоянного/переменного напряжения (до 1200 В) и тока (до 20 А), сопротивления (до 20 МОм), испытание p-n переходов, прозвон цепи
- Базовая погрешность 0,03% (8145), 0,1% (8135)
- Измерение с учетом формы сигнала True RMS (8145)
- Измерение переменного сигнала со смещением (8145)
- Диапазон рабочих частот до 50 кГц (8145), 40 кГц (8135)
- Высокое разрешение
- Цифровой СД-дисплей с индикацией 4 разряда (GDM 8145), 3 разряда (GDM 8135)
- Автоматическая установка нуля
- Защита от переполюсовки и перегрузки
Технические характеристики
|
ХАРАКТЕРИСТИКИ |
ПАРАМЕТРЫ |
ЗНАЧЕНИЯ |
|
ПОСТОЯННОЕ НАПРЯЖЕНИЕ |
Пределы измерений |
200 мВ / 2 / 20 / 200 / 1200 В |
|
Разрешение |
8135: 100 мкВ / 1 / 10 / 100 мВ / 1 В 8145: 10 / 100 мкВ / 1 / 10 / 100 мВ |
|
|
Погрешность измерения |
8135: ± (0,1% + 1 ед. мл. разряда) 8145: ± (0,03% + 4 ед. мл. разряда) |
|
|
Входной импеданс |
10 МОм |
|
|
ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ |
Пределы измерений
|
200 мВ / 2 / 20 / 200 / 1000 В |
|
Разрешение |
8135: 100 мкВ / 1 / 10 / 100 мВ / 1 В 8145: 10 / 100 мкВ / 1 / 10 / 100 мВ |
|
|
Рабочая полоса частот |
40 Гц…40 кГц (8135); 20 Гц…50 кГц (8145) 8135: ± (0,5 % + 1 ед. мл. разряда), 40 Гц …1 кГц ± (1…5 % + 1 ед. мл. разряда), 1…40 кГц 8145: ± (0.5% + 15 ед. мл. разряда), 45 Гц…2 кГц, ± (1…5 % + 15 ед. мл. разряда), 20 Гц…50 кГц |
|
|
Погрешность измерений |
10 МОм/100 пФ |
|
|
ПОСТОЯННЫЙ ТОК |
Пределы измерений |
200 мкА / 2 / 20 / 200 / 2000 мА / 20 А |
|
Разрешение |
8135: 0,1 / 1 / 10 / 100 мкА / 1 / 10 мА 8145: 10 / 100 нА / 1 / 10 / 100 мкА / 1 мА |
|
|
Погрешность измерения |
± (0,2% + 1 ед. мл. разряда) ± (0,3…0,5 % + 1 ед. мл. разряда) на пределе 2000 мА/20 А |
|
|
ПЕРЕМЕННЫЙ ТОК |
Пределы измерений |
200 мкА / 2 / 20 / 200 / 2000 мА / 20 А |
|
Разрешение |
8135: 0,1 / 1 / 10 / 100 мкА / 1 / 10 мА 8145: 10 / 100 нА / 1 / 10 / 100 мкА / 1 мА |
|
|
Рабочая полоса частот |
40 Гц…20 кГц (8135); 20 Гц…20 кГц (8145) |
|
|
Погрешность измерения |
± (0,5 % + 1 ед. мл. р.), 40 Гц…2 кГц ± (1…2 % + 1 ед. мл. разряда), 20 Гц….20 кГц |
|
|
СОПРОТИВЛЕНИЕ |
Пределы измерений |
200 Ом / 2 / 20 / 200 / 2000 кОм / 20 МОм |
|
Разрешение |
GDM 8135: 100 мОм / 1 / 10 / 100 Ом / 1 / 10 кОм GDM 8145: 10 / 100 мОм / 1 / 10 / 100 Ом / 1 кОм |
|
|
Погрешность измерения |
GDM 8135: ± (0,2…0,5 % + 1 ед. мл. разряда) GDM 8145: ± (0,1…0,25 % + 2 ед. мл. разряда) |
|
|
Макс. входное напряжение |
300 В AC/DC (8135); 250 В АС/DC (8145) |
|
|
ИСПЫТАНИЕ P-N ПЕРЕХОДА |
Тестовый ток |
1 мА |
|
Макс. входное напряжение |
300 В AC/DC (8135); 250 В АС/DC (8145) |
|
|
ПРОЗВОН ЦЕПИ (GDM 8135) |
Порог срабатывания |
10 Ом |
|
Макс. входное напряжение |
300 В AC/DC |
|
|
ОБЩИЕ ДАННЫЕ |
Дисплей |
5 разрядов (8145), 4 разряда (8135), СДИ |
|
Условия эксплуатации |
0 °С…50 °С; относительна влажность не более 90 % |
|
|
Напряжение питания |
100 / 120 / 220 / 240 В (± 10 %), 50 / 60 / 400 Гц |
|
|
Габаритные размеры |
240 x 90 x 280 мм |
|
|
Масса |
2,5 кг (GDM 8145), 1,4 кг (GDM 8135) |
|
|
Комплект поставки |
Шнур питания (1), измерительные провода GTL-107 (1), руководство по эксплуатации |
