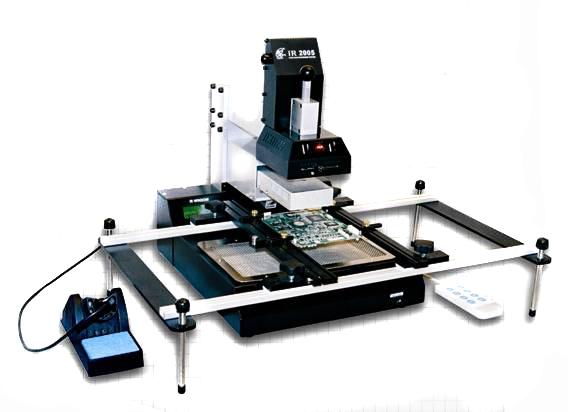

IR2005 паяльно-ремонтная станция
Универсальная паяльно-ремонтная станция IR2005 фирмы QUICK представляет собой компактное решение для высокоточной инфракрасной пайки и демонтажа, а также контактной пайки и демонтажа с помощью паяльной станции с индукционным нагревом.
Универсальная паяльно-ремонтная станция IR2005 фирмы QUICK представляет собой компактное решение для высокоточной инфракрасной пайки и демонтажа, а также контактной пайки и демонтажа с помощью паяльной станции с индукционным нагревом. Станция предлагает законченное решение, как для производства, так и для ремонта современных электронных устройств с высокой плотностью монтажа элементов на печатную плату (сотовые телефоны, компьютеры и периферия, промышленные контроллеры, миниатюрная и портативная аппаратура).
Станция имеет систему управления апертурой верхнего ИК излучателя, что позволяет точно устанавливать площадь основного прогрева, т.е. осуществлять прогрев только нужного компонента или группы компонентов, при этом остальные компоненты интенсивному разогреву не подвергаются, это предупреждает их возможную деградацию. Станция пригодна для высокотемпературной пайки (например, для пайки без использования свинца), а также для работы с платами, обладающими большой теплоемкостью., в комплекте нет держателя плат.
- Нагрев электронных компонентов бесконтактным способом с помощью инфракрасного излучения.
- Микросхемы прогреваются равномерно по всей поверхности, что исключает перепад температур опасный для этих элементов.
- Контроль температуры с помощью термодатчика, расположенного в зоне нагрева.
- Возможность программировать скорость и температуру нагрева электронных компонентов (программируемый термопрофиль).
- Монтаж и демонтаж микросхем сложной конфигурации.
- Возможность работы в сложно профильных монтажных платах с помощью термоотражающего скотча.
- Система является универсальной, так как не требует для своей работы дорогостоящих паяльных насадок, сопел.
- Интегрированный нижний инфракрасный подогрев для плат, требующих высокого теплового излучения.
- Охлаждение места пайки или электронного компонента после проведения работ с помощью встроенного вентилятора.
- Встроенный вакуумный манипулятор.
- В станции предусмотрена возможность совместного использования с видеокамерой RPC (опция) и видеоустановщиком PL2005 (опция).
- Устройство можно использовать с держателями плат Orbital PCB (опция) и SimplePCB (опция).
- Работа с бессвинцовым припоем (Lead Free).
- Антистатическая защита (ESD).
Технические характеристики:
| Мощность паяльной станции | 1600 Вт |
| Мощность нижнего подогревателя | 800 Вт (инфракрасная керамическая нагревательная плита) |
| Мощность верхнего излучателя | 720 Вт |
| Напряжение питания паяльной станции | ~220 В |
| Максимальный размер верхнего нагревателя | 60 × 60 мм. |
| Длина волны ИК излучателей | 2-8 мкм |
| Время разогрева от верхнего излучателя | Примерно 90 секунд (размер площади 135 × 250 мм.) |
| Размер инфракрасного окна верхнего излучателя | 20-60 мм. |
| Время нагрева верхнего излучателя | Примерно 10 секунд (от комнатной температуры до 230°С) |
| Номинальные характеристики вакуумного компрессора | 12 В / 300 мА; 0,05 МПа |
| Номинальные характеристики нижнего охлаждающего вентилятора | 12 В / 90 мА; 12 куб. футов в минуту. |
| Номинальные характеристики верхнего охлаждающего вентилятора | 12 В / 300 мА; 15 куб. футов в минуту. |
| Номинальные характеристики лазерной указки | 3 В / 30 мА (2 шт.) |
| Размер ЖКИ-дисплея | 65,7 × 23,5 мм. |
| Мощность паяльника | 60 Вт |
| Подключение к компьютеру | RS-232C |
| Клавиатура | 8 кнопок |
| Номинальные характеристики вентилятора | 24 В пост. / 100 мА |
| Температурный датчик | 0-300 °С |
| Габаритные размеры | 330(длина) × 380(ширина) × 440(высота) мм. |
| Размер вентилятора | диаметр 93 мм |
| Вес | 20 кг |
