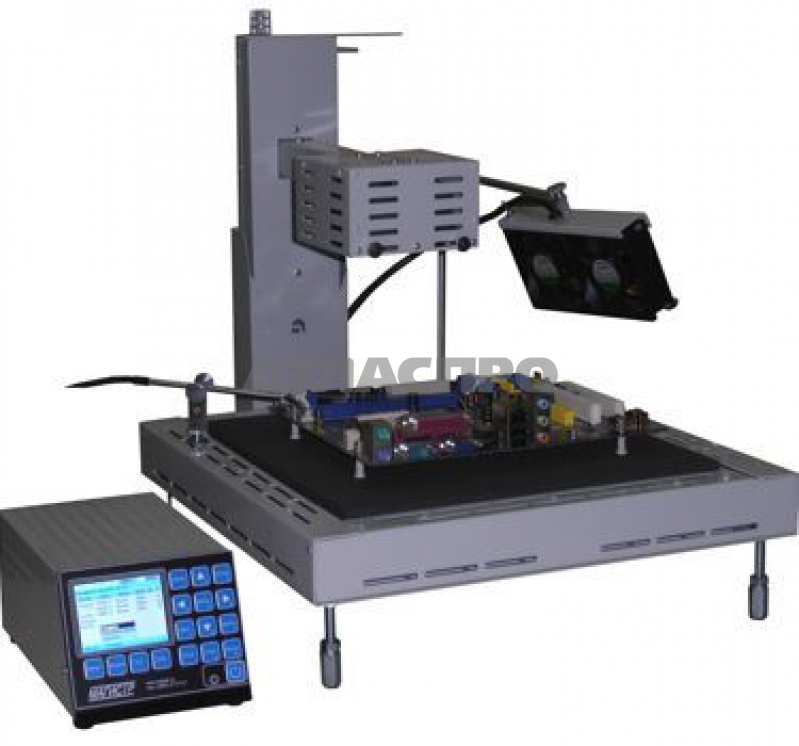

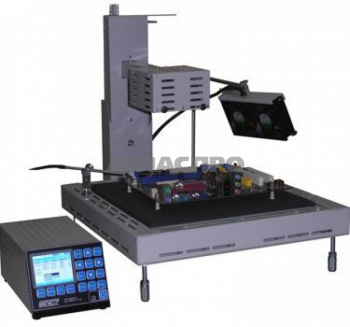

Магистр Ц20-ИКM-А Паяльно-ремонтная станция
Паяльно-ремонтная станция с инфракрасным нагревом по управляемому двухстороннему термопрофилю. Верхний нагрев — ИК-излучатель Нижний нагрев — алюминиевый термостол 300х300мм
Встроенный вакуумный экстрактор (через верхний нагреватель) в кварцевом исполнении.
Ручной манипулятор вакуумного пинцета и мощный компресор
Точное поддержание заданных температур в термопрофилях благодаря внесению термодатчика в зону пайки.
Поддерживает технологию бессвинцовой пайки.
Комплект фторопластовых стойек допускает крепление печатных плат со сложной геометрией. Крепление стоек осуществляется через отверстия или за край платы.
Раздельное исполнение нижнего и верхнего подогрева позволяет работать на всей поверхностии спользуемой платы, в том числе и с корпусами расположенными на самом краю платы.
Наличие блока вентиляторов для принудительного охлаждения.
Соединение блока управления и ПК обеспечивается через стандартный удлинительный кабель (нуль-модемный RS-232) с разъемами DB9S и DB9Р, также возможно использование преобразователей USB-COM.
- Напряжение питания 220В 50Гц
- Потребляемая мощность, не более 2400Вт / 2600Вт
- Минимальная поддерживаемая температура 100 °С
- Максимальная поддерживаемая температура 300 °С
- Точность поддержания температуры, не хуже +/- 5 °С
- Максимальная скорость пайки 1°С/сек / 2°С/сек
- Мощность нижнего нагревателя алюм.термостол 2100 Вт
- Мощность верхнего нагревателя Elstein / Магистр 250Вт / 400Вт
- Количество профилей хранящихся в блоке управления 9
При работе с компьютером количество профилей не ограничено
- Минимальный размер зоны пайки 20х20 мм
- Максимальный размер зоны пайки 60х60 мм
- Максимальный размер устанавливаемой платы 300х300 мм
