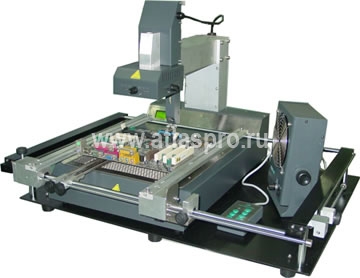

NOTEBOOK I760E инфракрасная станция
Инфракрасная ремонтная паяльная станция для BGA корпусов, NOTEBOOK I760E
Преимущества
1. Используется инфракрасная сенсорная технология для задания и контроля процесса пайки. Инфракрасный температурный датчик.
2. Большие размеры нижнего излучателя предохраняют печатную плату от деформации.
Инфракрасная паяльно-ремонтная станция BGA QUICK I760E
Универсальная инфракрасная паяльно-ремонтная станция I760E фирмы QUICK представляет собой бюджетное решение для высокоточной инфракрасной пайки и демонтажа.
Инфракрасная паяльно-ремонтная станция BGA QUICK I760E предлагает законченное решение, как для производства, так и для ремонта современных электронных устройств с высокой плотностью монтажа элементов на печатной плате (сотовые телефоны, компьютеры и периферия, промышленные контроллеры, миниатюрная и портативная аппаратура).
Инфракрасная паяльно-ремонтная станция BGA QUICK I760E имеет систему управления апертурой верхнего ИК излучателя, что позволяет устанавливать площадь основного прогрева, т.е. осуществлять прогрев только нужного компонента или группы компонентов, при этом остальные компоненты интенсивному разогреву не подвергаются, это предупреждает их возможную деградацию.
Выпущен обновленный вариант данного паяльного комплекса - инфракрасный паяльно-ремонтный комплекс QUICK7610.
Технические характеристики
| Макс. мощность | 2400 Вт (Максимальный) |
| Мощность нижнего ИК излучателя | 400 Вт*4=1600 Вт (инфракрасная керамическая панель) |
| Мощность верхнего ИК излучателя | 720 Вт (нагрев на длине волн 2~8µm, размеры: 60*60 мм) |
| Апертура нижнего ИК излучателя | 260*260 мм |
| Апертура верхнего ИК излучателя | 20~60 мм |
| Время нагрева верхнего излучателя | Примерно 10 сек (комнатная температура~230?) |
| Вакуумный насос | 12V/300 мА, 0.05 МПа |
| Внешний вентилятор охлаждения | QUICK855F |
| Связь с компьютером | Через интерфейс RS-232C (Свяжится с РС) |
| Пульт управления | 8 кнопок (CAL) |
| Двигатель | 24 В DC/100 мА |
| Держатель | 93 мм |
| Инфракрасный температурный датчик | 0~300? (Диапазон измерения) |
| Размеры | 330 (Д)×380 (Ш)×440 (В) мм |
| Вес | 20 кг |
| Универсальная рама-держатель с эластичным креплением |
