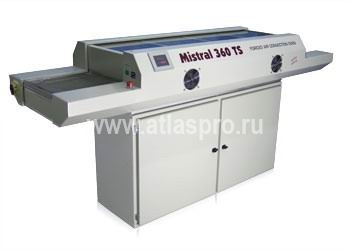

Паяльная печь Mistral 360TS

Полностью конвекционная печь, обладающая четырьмя раздельными зонами с управляемой температурой: три зоны предварительного нагрева и одна зона оплавления. На выходе печи предусмотрена зона активного охлаждения печатного узла после пайки.

Основной отличительной особенностью печи является возможность визуального контроля печатных узлов при нахождении их в каждой зоне, так как верхняя крышка выполнена из специального стекла. Такая конструкция значительно упрощает отработку профилей при многономенклатурном производстве, поскольку технолог может видеть печатный узел на каждой стадии процесса, и четко определить момент начала оплавления паяльной пасты и при необходимости изменить профиль. Также технолог имеет возможность снять реальный профиль с печатного узла, прикрепив выносные термопары к плате, а затем получить график на экране промышленного контроллера. Данный контроллер с сенсорным дисплеем позволяет сохранять до 30 профилей пайки.

Температура в каждой зоне печи может быть отрегулирована раздельно. Скорость конвейера также регулируется в широких пределах, позволяя получить различные профили, как для свинцовой, так и бессвинцовой технологии пайки.

Таким образом, сочетая в себе удобство использования, высокие рабочие характеристики и небольшие габариты печь Mistral 360 является отличным решением для конвекционной пайки в условиях небольших производств и подходит даже для очень сложных многослойных печатных плат при мелкосерийном производстве.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Тип нагревателей конвекционные
Зоны с управляемой температурой 4
Зона охлаждения 1
Общая длина зон нагрева 1400 мм
Температурный диапазон 180 – 290 0С
Максимальная ширина платы 355 мм
Диапазон скоростей конвейера 10-120 см/мин
Максимальная мощность (при выходе на режим) 7,8 кВт
Размеры, ДхШхВ 2280 х 860 х 360 мм
Вес 160 Кг
