Quick EA-H05 Инфракрасная ремонтная паяльная станция для BGA корпусов
Инфракрасная ремонтная паяльная станция для BGA корпусов, QUICK EA-H05

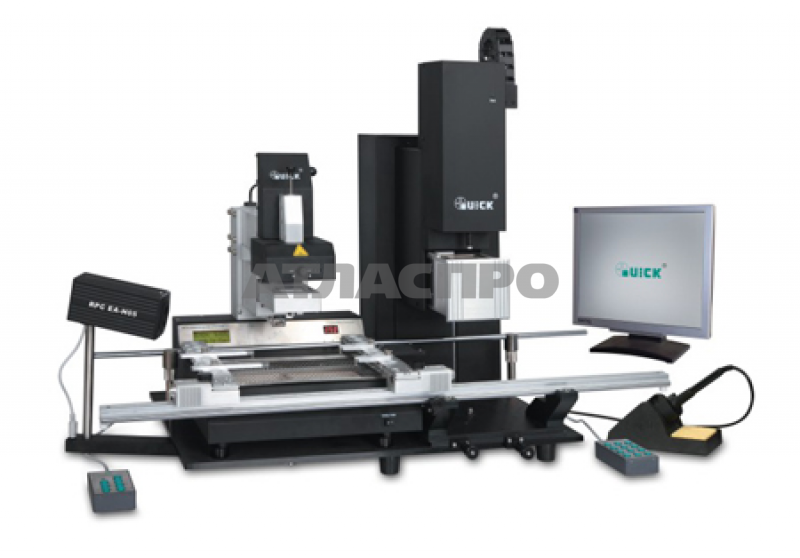

QUICK EA-H05 - инфракрасный паяльно-ремонтный комплекс для пайки и выпаивания компонентов, выполненных в корпусах для поверхностного монтажа. Комплекс оборудован микропроцессорным контролем и использует инфракрасную сенсорную технологию для точного задания и контроля процесса пайки.
Паяльно-ремонтный комплекс QUICK EA-H05 состоит из инфракрасной ремонтной станции и системы высокоточного монтажа. Для наблюдения за пайкой в состав комплекса входит камера визуализации процесса QUICK RPC EA-H05, снабженная мощным кольцевым источником света. Контроль за процессом нагрева и охлаждения осуществляется при помощи бесконтактного инфракрасного датчика, что обеспечивает точное соблюдение режима оптимальной температуры пайки. Для защиты смежных компонентов от перегрева в инфракрасном нагревателе установлена регулируемая апертура.
Инфракрасный паяльно-ремонтный комплекс QUICK EA-H05 полностью соответствует технологии высокотемпературной бессвинцовой пайки и пригодна для работы с платами, обладающими большой теплоемкостью.
Инфракрасный паяльно-ремонтный комплекс QUICK EA-H05 является обновлением полной комбинации паяльного комплекса QUICK BGA2005.
Особенности
- Нет необходимости в использовании насадок. В процессе демонтажа не создаётся поток воздуха. Технология статического нагрева не создает давление и помехи для чипа. Это значительно снижает уровень шума, вырабатываемого в процессе работы.
- Инфракрасный бесконтактный датчик точно определяет температуру процесса в режиме реального времени. Между тем, также может осуществляться регулирование температуры в замкнутом контуре.
- Технологический мониторинг процесса пайки и оплавления припоя может осуществляться через камеру визуализации RPC.
- В процессе реболлинга не возникает никаких помех. Благодаря хорошему показателю эффективности восстановленное устройство может быть идеально отремонтированы.
Технические характеристики
| Мощность | 1600 Вт (макс.) |
| Мощность нижнего ИК-излучателя | 800 Вт (400 Вт×2, длинноволновый инфракрасный нагреватель) |
| Мощность верхнего ИК-излучателя | 720 Вт (120 Вт×6, инфракрасные нагревательные трубки, длина волны: 2-8 мкм) |
| Апертура верхнего ИК-излучателя | 20-60 мм (регулирование по осям X, Y) |
| Размеры нижнего ИК-излучателя | 135×250 мм |
| Максимальный размер печатной платы | 400×400 мм |
| Паяльная станция | Цифровая, для бессвинцовой пайки |
| Мощность паяльной станции | 90 Вт |
| Интерфейс | RS-232C (соединение с ПК) |
| Температурный датчик | Бесконтактный инфракрасный |
| Вес | 35 кг |
| Размеры (Д×Ш×В) | 750×500×680 мм |
| Камера | Увеличение: 22×10 раз, 12В/300 мА; горизонтальное расширение: 480 линий, формат PAL |
| Размеры линзы | 50×50 мм |
| Размер BGA компонентов | 2×2-60×60(мм) |
| Выходной видеосигнал | Видео сигнал |
| Камера визуализации RPC | Увеличение: 22×10 раз |
| Горизонтальное расширение: 480 линий | |
| Формат PAL |
