Quick EA-H15 Инфракрасная ремонтная паяльная станция для BGA корпусов

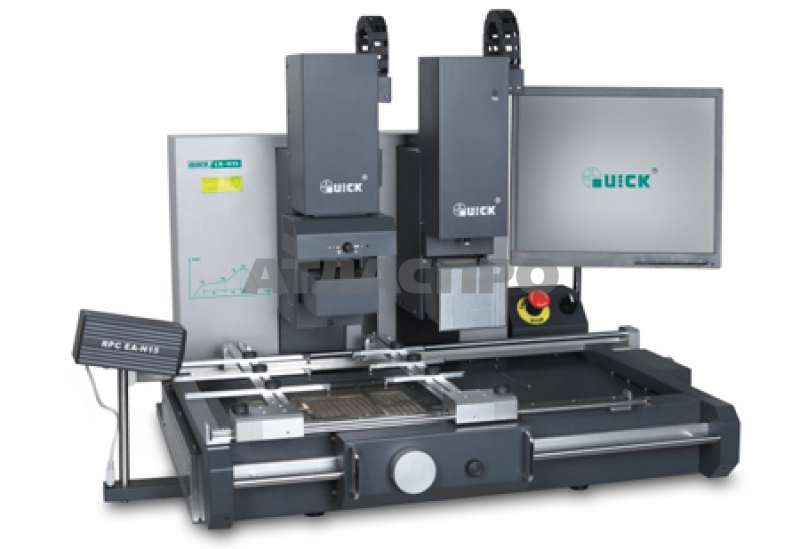

Инфракрасная ремонтная паяльная станция для BGA корпусов , QUICK EA-H15
QUICK EA-H15 - паяльно-ремонтный комплекс повышенной мощности для пайки и выпаивания различных компонентов, выполненный в интегрированной конструкции. Комплекс является обновленной версией комплекса QUICK BGA2015 и состоит из инфракрасной ремонтной станции QUICK IR EA-H15, лазерной системы высокоточного монтажа QUICK PL EA-H15, камеры визуализации QUICK RPC EA-H15.
Особенности инфракрасного паяльно-ремонтного комплекса QUICK EA-H15
1. Для определения температуры поверхности корпуса BGA используется инфракрасный датчик. Таким образом осуществляется регулирование в замкнутом цикле и равномерное распределение тепла.
2. Устройство прецизионной установки микросхем серии PL разработано с двухцветными оптическими линзами, обеспечивающими хорошую координацию шарикового вывода из припоя и площадки.
3. Паяльно-ремонтный комплекс соединяется с компьютером с помощью программного обеспечения IRSoft для записи и анализа процессов обработки, а также формирования линейного графика для производства.
Особенности
- Для определения температуры поверхности корпуса BGA используется инфракрасный датчик. Таким образом осуществляется регулирование в замкнутом цикле и равномерное распределение тепла.
- Устройство прецизионной установки микросхем серии PL разработано с двухцветными оптическими линзами, обеспечивающими хорошую координацию шарикового вывода из припоя и площадки.
- Станция соединяется с компьютером с помощью IRSoft для записи и анализа процессов обработки, а также формирования линейного графика для производства.
Технические характеристики
| Мощность | 2600 Вт (макс.) |
| Мощность нижнего ИК-излучателя | 1600 Вт (400 Вт×4, длинноволновый инфракрасный нагреватель) |
| 2000 Вт (500 Вт×4, длинноволновые инфракрасные нагревательные трубки, дополнительно) | |
| Мощность верхнего ИК-излучателя | 720 Вт (120 Вт×6, инфракрасные нагревательные трубки, длина волны: 2-8 мкм) |
| Апертура верхнего ИК-излучателя | 20-60 мм (регулирование по осям X, Y) |
| Размеры нижнего ИК-излучателя | 290×290 мм |
| Максимальный размер печатной платы | 400×400 мм |
| Интерфейс | USB (соединение с ПК) |
| Температурный датчик | Бесконтактный инфракрасный |
| Вес | Около 55 кг |
| Размеры (Д×Ш×В) | 850×650×730 мм |
| Камера | Увеличение: 22×10 раз, 12В/300 мА; горизонтальное расширение: 480 линий, формат PAL |
| Размеры линзы | 50×50 мм |
| Размер BGA компонентов | 2×2-60×60(мм) |
| Выходной видеосигнал | Видео сигнал |
| Камера визуализации RPC | Увеличение: 22×10 раз |
| Горизонтальное расширение: 480 линий | |
| Формат PAL |
