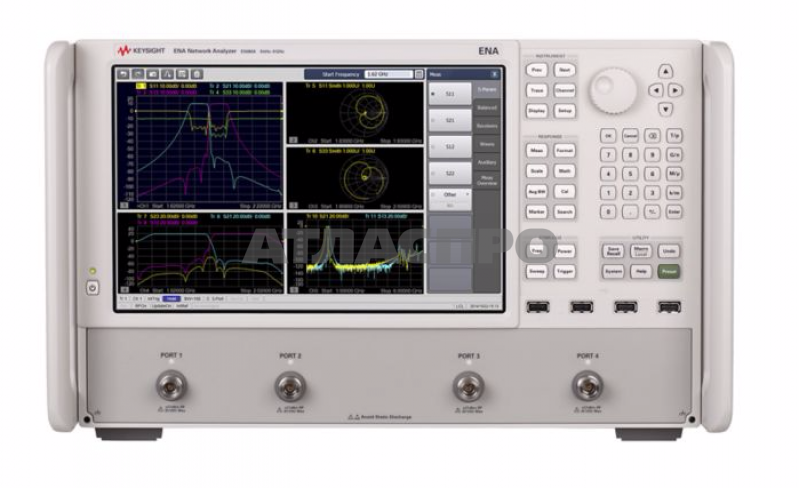

E5080A Анализатор цепей серии ENA
Диапазон частот от 9 кГц до 4,5 ГГц, 6,5 ГГц, 9 ГГц 2 или 4 порта, 50 Ом
Основные возможности и технические характеристики
- Диапазон частот от 9 кГц до 4,5 ГГц, 6,5 ГГц, 9 ГГц
- 2 или 4 порта, 50 Ом
- Лучший в своем классе анализатор цепей позволяет получать более достоверные данные за более короткое время
- Динамический диапазон 152 дБ, скорость измерений от 3 мс, уровень зашумленности графика 0,0005 дБ
- Температурная стабильность 0,005 дБ/°C
- Интуитивно понятный пользовательский интерфейс, большой сенсорный экран
- До 40 измерительных портов для многопортовых измерений
Технические характеристики
| Максимальная частота | 9 ГГц |
|---|---|
| Динамический диапазон | 135 дБ |
| Выходная мощность | 15 дБм |
| Зашумленность графика | 0,0015 дБ СКЗ |
| Количество встроенных портов | 2 или 4 порта |
| Гармоники | –20 дБн |
| Минимальный уровень шумов | –136 дБм |
| Максимальная скорость (201 точка, 1 развертка) | 2 мс |
| Приложения |
|
| Компоненты |
|
| Настольные | Да |
Опции и обновления
Опции
Для получения более подробной информации: Загрузить руководство по конфигурации
| Calibration documentation | |||
| E5080A-1A7 | Calibration + Uncertainties + Guardbanding (Not Accredited) | ||
| E5080A-A6J | ANSI Z540-1-1994 Calibration | ||
| Features | |||
| E5080A-009 | Frequency Offset Mode | ||
| E5080A-010 | Time Domain Analysis | ||
| E5080A-790 | Measurement Wizard Assistant (MWA) Software | ||
| Timebase stability | |||
| E5080A-1E5 | High stability timebase | ||
| E5080A-UNQ | Standard stability timebase | ||
| Storage | |||
| E5080A-017 | Removable Data Storage | ||
| E5080A-019 | Standard Data Storage | ||
| Test set | |||
| E5080A-495 | 4-port test set, 9 kHz to 9 GHz with bias tees | ||
| E5080A-245 | 2-port test set, 9 kHz to 4.5 GHz with bias tees | ||
| E5080A-265 | 2-port test set, 9 kHz to 6.5 GHz with bias tees | ||
| E5080A-295 | 2-port test set, 9 kHz to 9 GHz with bias tees | ||
| E5080A-445 | 4-port test set, 9 kHz to 4.5 GHz with bias tees | ||
| E5080A-465 | 4-port test set, 9 kHz to 6.5 GHz with bias tees | ||
| Accessories | |||
| E5080A-1CM | Rack mount kit for installation without handles | ||
| E5080A-1CP | Rack mount kit for installation with handles | ||
| E5080A-810 | Add keyboard | ||
| E5080A-820 | Add mouse | ||
