Главная/ Интернет-магазин / Измерительные приборы / Анализаторы / N9914A портативный ВЧ-анализатор FieldFox

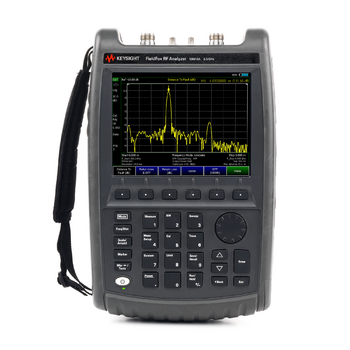

N9914A портативный ВЧ-анализатор FieldFox
Портативный ВЧ-анализатор FieldFox, 6,5 ГГц
Основные возможности и технические характеристики
- Диапазон частот: до 6,5 ГГц
- Стандартная конфигурация включает анализатор антенно-фидерных устройств
- Опции векторного анализатора цепей, анализатора спектра, измерителя мощности, векторного вольтметра и др.
- Возможность одновременного измерения расстояния до неоднородности и параметров отражения
- Одновременное измерение всех четырех S-параметров
- Высокая точность измерений в режиме анализатора спектра (±0,5 дБ) без предварительного прогрева
- Упрощение калибровки с помощью функции QuickCal
- Масса 3,0 кг
Опции и обновления
Опции
Для получения более подробной информации: Загрузить руководство по конфигурации
| Functionality | |||
| N9914A-010 | Vector Network Analyzer Time Domain | ||
| N9914A-112 | QuickCal | ||
| N9914A-210 | Vector Network Analyzer Transmission/Reflection | ||
| N9914A-211 | Vector Network Analyzer Full 2-port S-parameters | ||
| N9914A-233 | Spectrum Analyzer | ||
| N9914A-235 | Pre-amplifier | ||
| N9914A-236 | Interference Analyzer and Spectrogram | ||
| N9914A-238 | Spectrum Analyzer Time Gating | ||
| N9914A-302 | External USB Power Sensor Support | ||
| N9914A-307 | GPS receiver | ||
| N9914A-308 | Vector Voltmeter | ||
| N9914A-309 | DC Bias Variable Voltage Source | ||
| N9914A-310 | Built-in Power Meter | ||
| N9914A-312 | Channel Scanner | ||
| N9914A-030 | Remote Control Capability | ||
| N9914A-330 | Pulse Measurements | ||
| N9914A-208 | USB Power Sensor Measurements Versus Frequency | ||
| N9914A-212 | Mixed-Mode S-Parameters | ||
| N9914A-215 | TDR Cable Measurements | ||
| N9914A-209 | Extended Range Transmission Analysis (ERTA) | ||
| N9914A-355 | Analog Demodulation | ||
| N9914A-350 | Real-time Spectrum Analyzer (RTSA) | ||
Библиотека
Чтобы увидеть все: посетите библиотеку
Основные сведения о продукте
Посмотреть более подробную информацию о возможностях этого продукта.
Технические характеристики
- FieldFox Handheld Analyzers 4/6.5/9/14/18/26.5/32/44/50 GHz - Data Sheet
- FieldFox Handheld Analyzers 4/6.5/9/14/18/26.5/32/44/50 GHz - Technical Overview
- Performing Line Sweep Measurements with FieldFox Cable and Antenna Analyzers – Technical Overview
Руководства
- FieldFox N991xA, N992xA, N993xA, N995xA, & N996xA User’s Guide
- FieldFox Handheld Analyzer
- FieldFox MW VNA/SA Service Guide
- еще
Брошюры и сравнительные обзоры
- FieldFox Tri-Fold - Photo Card
- 14 FieldFox Analyzers, 4/6.5/14/18/26.5 GHz - Product Fact Sheet
- FieldFox RF and Microwave Combination Analyzers, 4/6.5/9/14/18/26.5 GHz - Product Fact Sheet
- еще
Руководства по выбору продуктов и конфигурации
- FieldFox Handheld Analyzers 4/6.5/9/14/18/26.5/32/44/50 GHz - Configuration Guide
- FieldFox Handheld Analyzers - Selection Guide
Демонстрационные материалы
Справочная документация
Узнайте, как использовать данный продукт для решения конкретных измерительных задач.
| Correlating Microwave Measurements between Handheld and Benchtop Analyzers - Application Note
This application note discusses the powerful capabilities of modern-day handheld analyzers and includes measurement comparisons between FieldFox handheld analyzers and several benchtop instruments.
|
| Techniques for Time Domain Measurements - Application Note
This application note will introduce time domain and DTF measurement techniques for identifying the location and relative amplitudes of discontinuities while operating in the field.
|
| Techniques for Advanced Cable Testing - Application Note
Covers advanced measurement techniques and examples for measuring and troubleshooting transmission lines installed in a system.
|
| Techniques for Precise Power Measurements in the Field - Application Note
This application note will discuss techniques for measuring average and peak power and the associated equipment options available for field testing.
|
| Precision Validation, Maintenance and Repair of Satellite Earth Stations FieldFox Handheld Analyzers
This application note describes breakthrough technologies that have transformed the way systems can be tested in the field while providing higher performance, improved accuracy and capability.
|
| Techniques for Precision Validation of Radar System Performance in the Field - Application Note
This application note provides an overview of field testing radar systems and Line Replaceable Units (LRU) using high-performance FieldFox combination analyzers.
|
| Techniques for Precise Measurement Calibrations in the Field - Application Note
This application note discusses recent advances in VNA calibration and compares measurements made on a FieldFox analyzer using different calibration types for a variety of RF and microwave devices.
|
| Techniques for Precise Interference Measurements in the Field - Application Note
This app note discusses the different types of interference in current and new systems and methods to measure a variety of interference types using spectrum analyzers such the FieldFox Series.
|
| Techniques for Precise Cable and Antenna Measurements in the Field - Application Note
This app note introduces measurement and calibration techniques for cable and antenna testing using FieldFox handheld analyzers.
|
| Power Flow and Directional Couplers - Application Note
Teaching Lab #6: Power Flow and Directional Couplers University Engineering Lab Series – Lab 6
|
| Two-port Measurements and S-Parameters - Application Note
Teaching Lab # 5: Two-port Measurements and S-Parameters, University Engineering Lab Series - Lab 5
|
| Impedance Matching in the Laboratory - Application Note
Teaching Lab #4:Impedance Matching in the Laboratory University Engineering Lab Series - Lab 4
|
| Transmission Lines and Reflected Signals - Application Note
Teaching Lab #3:Transmission Lines and Reflected Signals University Engineering Lab Series - Lab 3
|
| Spectrum Analysis and the Frequency Domain - Application Note
Teaching Lab #2: Spectrum Analysis and the Frequency Domain University Engineering Lab Series - Lab 2
|
| Introduction to the FieldFox RF Analyzer - Application Note
Teaching Lab #1:Introduction to the FieldFox RF Analyzer University Engineering Lab Series - Lab 1
|
| Differences in Application Between Power Dividers and Power Splitters
This application note presents the characteristics of power splitters and power dividers and gives an overview of the different applications they are used in.
|
| FieldFox Microwave Analyzers - White Paper
This white paper presents general suggestions and specific examples regarding the essential attributes of handheld analyzers that will be used in harsh conditions.
|
| FieldFox Microwave Analyzers - White Paper
This white paper describes the features, benefits, and applications of the FieldFox RF & microwave handheld analyzers.
|
Поддержка
Посмотреть все вспомогательные ресурсы: Перейти на страницу Технической поддержки
Основная справочная информация
Другие источники
Форумы: Последние сообщения
| 2016-10-31 01:15 | FieldFox 9913 CAT mode transfer S1P data? |
|---|---|
| 2016-11-09 03:25 | PNA-X: on wafer noise measurements of a differential amplifier |
| 2016-06-11 05:26 | Why differential probe 1141A can directly connect to 4395A? |
| 2016-06-07 03:05 | N9912A: Recall Problems after Firmware update |
| 2016-05-13 22:23 | Trace Data - Binary Format (Encoding) |
| 2016-05-13 22:25 | Problem in connecting the FieldFox(N9923A) to PC using a LAN cable |
| 2016-05-13 22:24 | Saving marker Freq and dB (X and Y) |
| 2016-05-13 22:24 | Unable to find 'alternate keyboard' key N9916A - FW A08.11 |
| 2016-05-13 22:25 | Reflected wireless RF measurements |
| 2016-05-13 22:25 | +/- 20 degrees of error while measuring electrical phase |
Часто задаваемые вопросы
Технические характеристики
| Максимальная частота | 6,5 ГГц |
|---|---|
| Начальная частота (анализатор АФУ / ВАЦ) | 30 кГц |
| Начальная частота анализатора спектра | 5 кГц |
| Динамический диапазон | 95 дБ |
| Выходная мощность | -1 дБм |
| Зашумленность графика | 0,004 дБ СКЗ |
| Количество встроенных портов | 2 порта |
| Максимальная скорость (201 точка, 1 развертка) | 210 мс |
| Тип прибора | Комбинированный анализатор |
| Анализатор антенно-фидерных устройств | Да |
| Анализатор спектра | Да |
| Векторный анализатор цепей | Да |
| Приложения |
|
| Компоненты |
|
| Дополнительные возможности, связанные с АФУ/ВАЦ |
|
| Дополнительные функции анализатора сигналов |
|
| Системные возможности |
|
| Диапазон ослабления аттенюатора (стандарт. компл.) | 30 дБ |
| Шаг ослабления аттенюатора (стандарт. компл.) | 5 дБ |
| Макс. динамич. диапазон по искаж. 3 порядка, 1 ГГц | - |
| Средний уровень собственных шумов (1 ГГц) | -155 дБм |
| Максимальная полоса анализа / пропускания | - |
| Фазовый шум на частоте 1 ГГц с отстройкой 1 МГц | -113 дБн/Гц |
| Фазовый шум на частоте 1 ГГц с отстройкой 10 кГц | -111 дБн/Гц |
| Фазовый шум на частоте 1 ГГц с отстройкой 30 кГц | - |
| Интермодуляц. искаж. 3-го порядка на частоте 1 ГГц | +15 дБм |
| Наличие измерительных приложений | Да |
| Частота | от 5 кГц до 6 ГГц |
| Суммарная погрешность уровня сигнала / измерения | ±0,5 дБ |
| Опции расширения полосы анализа | 5 МГц |
| Опции расширения диапазона частот | - |
| Уровень производительности | ◆◆◆◇◇◇ |
| Приложения для сотовой связи | - |
| Приложения для цифрового видео | - |
| Приложения общего назначения |
|
| Приложения для систем беспроводной связи | - |
| Ручные | Да |
