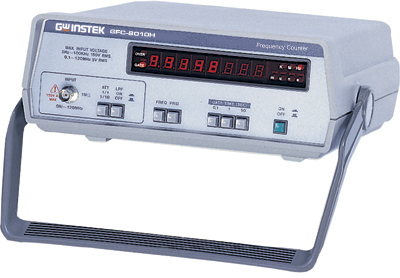

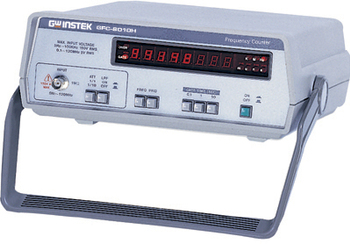

GFС-8010Н цифровой частотомер
0,1 Гц...120 МГц, измерение периода, масса 1,7 кг
- Измерение частоты, периода
- Частотный диапазон 1 Гц…120 МГц
- Разрешение (1 мкГц/10-16сек)
- Чувствительность 15 мВ
- Стабильность опорного генератора 10-6
- 8-разрядныйцифровой дисплей
- Индикация переполнения
- Встроенный ФНЧ для точности измерений в НЧ-области
- Экранировка сетевого фильтра
- Простота, компактность, надежность
Технические характеристики
|
ХАРАКТЕРИСТИКИ |
ПАРАМЕТРЫ |
ЗНАЧЕНИЯ |
|
Частота |
Частотный диапазон |
1Гц…120МГц (связь по постоянному току) |
|
Погрешность измерения |
+(10-6 + 1 ед.) |
|
|
Разрешение |
1мкГц на пределе 10Гц |
|
|
0,1Гц на пределе 100МГц |
||
|
Чувствительность |
> 15мВ в полосе 10Гц…60МГц |
|
|
> 20мВ в полосе 60МГц…100МГц |
||
|
> 30мВ в полосе 100МГц…120МГц |
||
|
Период |
Временной диапазон |
8нс…1с |
|
Погрешность измерения |
+(10-6 +разрешение) |
|
|
Разрешение |
10-9 с на пределе 10Гц |
|
|
10-16 с на пределе 100МГц |
||
|
Измерительный вход |
Макс. входной уровень |
150В на 1МОм |
|
Входной импеданс |
1МОм/35пФ |
|
|
Входной атенюатор |
10дБ |
|
|
Подключение |
Переменный ток |
|
|
Опорный генератор |
Опорная частота |
10МГц |
|
Стабильность генератора |
+10-6 за 30 суток |
|
|
+5х10-6 при 25° С + 5° С |
||
|
+2х10-5 при 0° С…50° С |
||
|
Дисплей |
Время счета |
0,1/1с/10с (регулируется) |
|
Погрешность индикации |
+1 еденица младшего разряда |
|
|
Формат индикации |
8 десятичных разрядов (СД-индикаторы) |
|
|
Общие данные |
Напряжение питания |
100В/120В/220В/240В+10%, 50/60Гц |
|
Габаритные размеры |
230х95х280 мм. |
|
|
Масса |
1,7 кг. |
