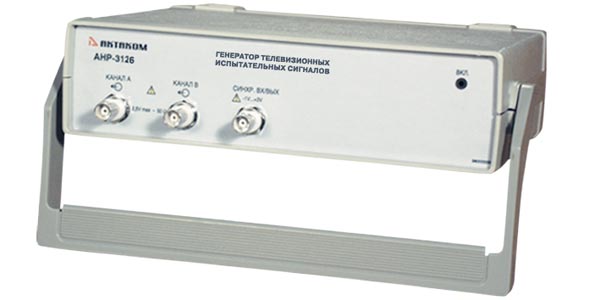

Генератор АНР-3126
Генератор TV сигналов, (наружная приставка)
Генератор телевизионных испытательных сигналов AHP-3126 представляет собой 12-разрядный цифровой прибор, который предназначен для генерации испытательных сигналов, подаваемых на видео вход чёрно-белых и цветных телевизоров для оценки качества изображения. На аналоговом выходе (канал «А») генератор формирует телевизионные испытательные сигналы.
Выбор сигнала и задание его параметров производится пользователем с помощью компьютера. На аналоговом выходе (канал «В») формируются уравнивающие импульсы, синхронизирующие импульсы строк и полей в соответствии с ГОСТ 7845-92 (ГОСТ 7845-92 распространяется на систему вещательного телевидения в I-V частотных диапазонах и устанавливает основные параметры, определяющие систему вещательного телевидения, и методы их измерений.)
Дополнительно на выходе синхронизации прибор вырабатывает синхроимпульсы с частотой строк и уровнем ТТЛ для синхронизации других приборов.
- Количество аналоговых выходов 2
- Количество цифровых выходов 1
- Разрешение 12 бит
- Количество формируемых испытательных сигналов 25
- Номинальная амплитуда сигнала (на нагрузке 75 Ом.) -0,3 В...+0,7 В
- Пределы регулировки уровня белого 0,25 В...1,5 В
- Пределы регулировки уровня чёрного 0 В...1,5 В
- Уровень гашения 0 В
- Пределы регулирования амплитуды синхросигналов 0 В...-0,5 В
- Длина памяти 128 К на канал
- Интерфейс связи с компьютером USB 1.1 и LPT (EPP)
- Габаритные размеры 260х210х70 мм
- Вес не более 2 кг
