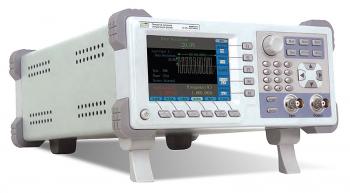

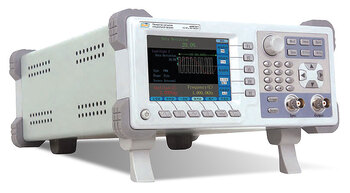

Генератор АКИП-3411
1 вых. канал, технология прямого цифрового синтеза (DDS)
Диапазон частот: 1 мкГц – 150 МГц (синус), 1 мкГц – 50 МГц (меандр), 1 мкГц – 25 МГц (импульс), 1 мкГц – 1 МГц (пила), до 50 МГц (шум)
Разрешение: 1 мкГц по частоте, 1 мВ пик-пик по амплитуде
Разрядность ЦАП 14 бит; частота дискретизации 400 МГц
Стандартные формы сигнала (5 видов): синусоида, прямоугольник (меандр), треугольник, импульс, белый шум
Режим формирования сигнала произвольной формы:1 мкГц-10 МГц, частота дискретизации 200 МГц, память 1 М точек
Сигнал СПФ: экспонента (нарастание/ спад), постоянное смещение, сигнал Sin X/x
Виды модуляции: АМ, ФМ, ЧМ, ЧМн, ШИМ
Режимы: ГКЧ (свипирование), формирование пакета (Burst) 1 …1 М циклов, период повтор. пакетов 1 мкс…300 с, начальная фаза - 360?…+360 ?
Вход/выход внешней модулирующей частоты (Ext), вход/выход синхроимпульса (Trig), вход/выход внешнего ОГ (Ref)
Режимы запуска: однократный ручной или автоматический запуск
Интерфейсы: USB (host/device), RS-232, LAN
ПО для формирования сигналов, ДУ, программирования (PC link)
Цветной графический дисплей (диаг.9 см, 480?320).

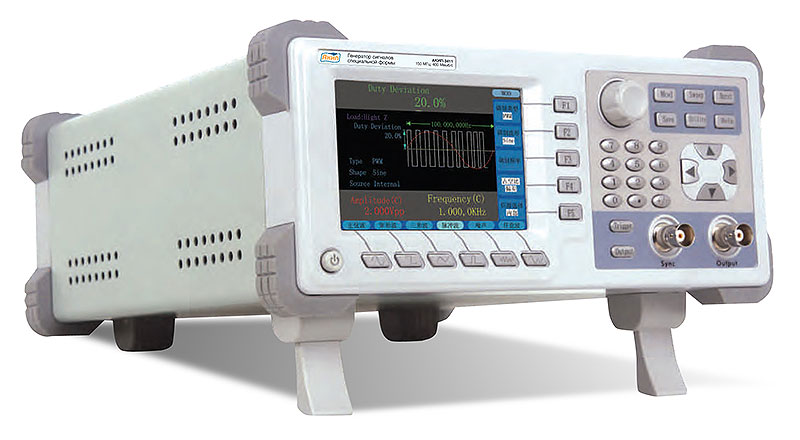

АКИП-3411 это многофункциональный источник сигналов в линейке функциональных генераторов АКИП ™, сочетающий возможности высокочастотного функционального генератора и генератора сигналов произвольной формы. Новинка выполнена по технологии прямого цифрового синтеза частоты (DDS). Генератор имеет один выходной канал и обеспечивает формирование сигнала с амплитудой 10 мВ … 10 В пик-пик на согласованной нагрузке (50 Ом) и максимальной частотой 150 МГц. Разрядность ЦАП по вертикали – 14 бит.
Синусоидальный сигнал характеризуется следующими параметрами: коэффициент гармоник -60 дБн, нелинейность ±0,15 дБ, фазовый шум не более - 110 дБн/Гц (при отстройке 10 кГц). Высокоскоростной ЦАП обеспечивает генерацию сигнала прямоугольной формы (меандр) и импульсов с «быстрыми» фронтами, время нарастания не превышает 10 нс.
Для выбора доступны несколько видов модуляции сигнала (АМ, ЧМ, ФМ, ШИМ), а также пакетный режим (burst), свипирование (ГКЧ), частотная манипуляция (ЧМн). Максимальное разрешение: при перестройке частоты составляет 1 мкГц, при регулировке амплитуды 1 мВ п-п. Помимо стандартных сигналов (синус, меандр, пила, белый шум, импульс), генератор имеет программную возможность формирования сигналов произвольной формы на интервале внутренней памяти 1 МБ. При формировании произвольной формы доступы 3 вида сигналов в диапазоне частот от 1 мкГц до 10 МГц: экспоненциальный (нарастание/ спад), постоянное смещение, сигнал Sin X/x.
Новинка имеет обширные возможности синхронизации для режимов модуляции, запуска и тактирования: вход/выход внешней модулирующей частоты (Ext), вход/выход синхроимпульса (Trig), вход/выход внешнего опорного генератора (Ref), однократный ручной или автоматический запуск.
Генератор оснащен широкоформатным цветным TFT дисплеем (диаг. 10 см) с разрешением 480?320 пикселей и поддержкой отображения формы выходного сигнала, что создает дополнительные удобства пользователю в работе. В стандартной комплектации USB (2 шт), предоставляющий дополнительные удобства для пользователя, LAN для удаленного управления генератором по локальной сети, а также RS232.
