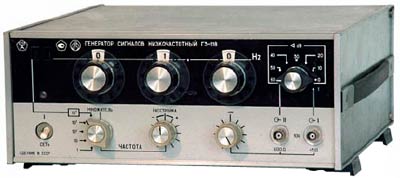

Генератор Г3-118

0,2 МГц, нижний предел 10 Гц, сверхмалые искажения, коэф. гармоник 0,0015%

Генератор сигналов низкочастотный Г3-118 представляет собой источник синусоидального сигнала прецизионной формы волны и предназначен для исследования, настройки и испытаний систем и приборов, используемых в радиоэлектронике, связи, автоматике, вычислительной и измерительной технике, приборостроении.

Рабочие условия эксплуатации:

• температура от +5 до +40 ⁰С;
• относительная влажность воздуха до 98% (при 25⁰С);
• атмосферное давление 450-800мм.рт.ст.;

Возможность работы с КОП не предусмотрена.

1. Полный диапазон: 0Гц - 200 кГц.

2. Погрешность установки частоты:
10Гц-20кГц +(2+50:f_н)%
20-200кГц + 1.5%
fn - установленное по шкале значение частоты в герцах

3. Нестабильность частоты
после времени установления рабочего режима при нормальных условиях не превышает:
+4х10^-3 f_Н (+0.1%) за любые 15 минут работы.
Пределы плавной некалиброванной расстройки частоты не более:

4. Выходное напряжение.
Номинальное выходное сопротивление генератора:

* при сопротивлении нагрузки 600 Ом
- Плавная регулировка выходного напряжения до минус 12 дБ.
- Ступенчатая регулировка на выходе №2 встроенным аттенюатором через 10 дБ в пределах от 0 до -60дБ.
Нестабильность выходного напряжения за любые 3 часа работы не более 5%.

5. Коэффициент гармоник.

6. Режекторный фильтр.
Частоты режекции: 0.01;0.02;0.06;0.12;0.2;1;2;10;20;100;200 кГц
Ослабление на частоте режекции:
-60дБ (20Гц-10кГц)
-50дБ (10-20Гц;10-200кГц)
Питание от сети переменного тока 220В 50/ 400Гц.
Потребляемая мощность не более 35ВА.
Масса генератора 7.5кг.
Масса фильтра режекторного 1.5кг.
Габаритные размеры 312х13х328мм.
Масса в укладочном ящике 30 кг.
