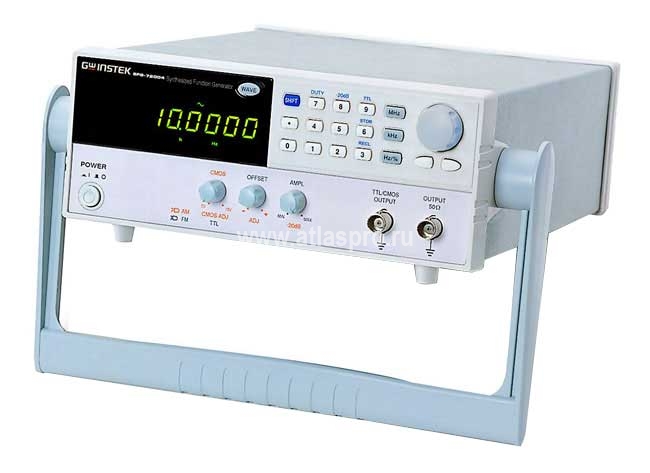

Генератор SFG-72120
Диапазон частот 0,1 Гц - 20 МГц, прямой цифровой синтез, погрешность установки частоты 0,002%, виды сигналов: синус, прямоугольник, треугольник, пила, ТТЛ. режимы АМ, ФМ, ГКЧ. Встроенный частотомер 5 Гц - 150 МГц
Генераторы сигналов функциональные SFG-72020, SFG-72120
- Прямой цифровой синтез
- Высокая стабильность и точность установки частоты (20*10-6)
- Малые гармонические искажения (менее -55 дБн при 1 Гц…200 кГц)
- Частотный диапазон 0,1 Гц…3 МГц
- Форма сигнала: синус, треугольник, меандр
- Разрешение по частоте 100 мГц
- Режим постоянного смещения
- Индикатор выходного напряжения (только для SFG-1013)
Технические данные:
| ХАРАКТЕРИСТИКИ | ПАРАМЕТРЫ | ЗНАЧЕНИЯ |
| ОСНОВНЫЕ ВЫХОДНЫЕ ПАРАМЕТРЫ | Частотный диапазон (для синуса и меандра) | 0,1 Гц…20 МГц |
| Частотный диапазон (для треугольника) | 0,1 Гц … 1 МГц | |
| Разрешение по частоте | 0,1 Гц | |
| Погрешность установки | ±(20*10-6) | |
| Амплитуда | > 10 Впик (на 50Ом) | |
| Неравномерность АЧХ (синус относительно 1 кГц) | <±0,3 дБ (0,1 Гц – 1 МГц) <±0,5 дБ (1 МГц – 4 МГц) <±2 дБ (4 МГц – 10 МГц) | |
| Выходное сопротивление | 50 Ом ± 10% | |
| Аттенюатор | 2 х ( -20 дБ ± 1 дБ) | |
| Постоянное смещение | ± 5 В (на 50 Ом) | |
| Асимметрия формы | 0,2… 0,8 ( от 2Гц до 100 кГц) – плавная регулировка с разрешением 0,01 | |
| Дисплей | 9-разрядный, СД-индикаторы | |
| СИНУСОИДАЛЬНЫЙ СИГНАЛ | Коэффициент гармоник (при уровне сигнала от 0,1 MAX до максимального) | > -55 дБн, 0,1 Гц – 200 кГц > - 40 дБн, 0,2 МГц – 4 МГц > - 30 дБн, 4 МГц – 10 МГц |
| ТРЕУГОЛЬНЫЙ СИГНАЛ | Нелинейность | ≤ 2% (0,1 Гц…100 кГц), 5% (100 кГц…1 МГц) |
| ПРЯМОУГОЛЬНЫЙ СИГНАЛ | Асимметрия импульсов | ± (1% от периода + 4 нс), 0,1 Гц…100 кГц |
| Время нарастания/спада | ≤ 25 нс (макс. уровень 50 Ом) | |
| Коэффициента заполнения прямоугольных импульсов | (20 – 80)% с разрешением 1% в диапазоне частот 2 Гц - 100кГц | |
| КМОП-ВЫХОД | Выходной уровень | От (4±1) В до (14,5 ± 0,5) В с плавной регулировкой |
| Время нарастания / спада | ≤ 120 нс | |
| ТТЛ-ВЫХОД | Выходной уровень | ≥ 3 В |
| Коэффициент нагрузки | 20 ТТЛ-элементов | |
| Время нарастания/спада | ≤ 25 нс | |
| СВИПИРОВАНИЕ ПО ЧАСТОТЕ (SFG - 72120) | Глубина свипирования | 100:1 – плавно регулируется |
| Цикл свипирования | 1 с … 30 с – плавно регулируется | |
| Режимы свипирования | Линейный/логарифмический (выбирается переключателем) | |
| АМПЛИТУДНАЯ МОДУЛЯЦИЯ (SFG-72120) | Глубина АМ | 0 … 100% |
| Частота модуляции | 400 Гц (внутренняя) / 0…1 кГц (внешняя) | |
| Частота несущей | 100 Гц … 5 МГц (-3дБ) | |
| Чувствительность входа | ≤ 10В (при 100% АМ) | |
| ЧАСТОТНАЯ МОДУЛЯЦИЯ (SFG-72120) | Девиация частоты | 0… ± 5% на частоте 1 МГц |
| Частота модуляции | 400Гц (внутренняя)/ 0 … 1 кГц (внешняя) | |
| Чувствительность входа | ≤ 10В (при 10% ЧМ) | |
| ЧАСТОТОМЕР (SFG-72120) | Частотный диапазон | 5Гц … 150МГц |
| Разрешение | 10нГц для предела 1Гц; 0,1Гц для предела 100МГц | |
| Погрешность опорн. ген-ра | ± 2*10-5 (23 С ± 5 С) после 30 мин. работы | |
| Входной импеданс | 1 МОм/150 пФ | |
| Чувствительность | ≤ 35 мВ (5 Гц…100 МГц), ≤ 45 мВ (100 МГц…150 МГц) | |
| ОБЩИЕ ДАННЫЕ | Напряжение питания | 115 В/230 В ± 15%, 50/60 Гц |
| Габаритные размеры | 107 х 266 х 293мм | |
| Масса | 3,2 кг |
