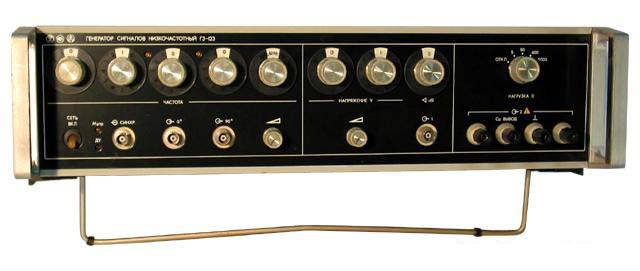

Генератор Г3-123
0,3 МГц, нижний предел 1 Гц, синус, выход до 195 В
- Назначение: Генератор сигналов низкочастотный Г3-123 представляет собой источник синусоидального сигнала с повышенной выходной мощностью и предназначен для исследования, настройки и испытаний систем приборов, используемых в радиоэлектроннике, связи, автоматике, вычислительной и измерительной технике, приборостроении.
- Рабочие условия эксплуатации: Температура окружающей среды от 5°С до 40°С, относительная влажность воздуха до 98% при температуре 25°С, атмосферное давление 450-800 (мм.рт.ст.)
- Особенность: Большая выходная мощность в широком диапазоне частот; Величина входного напряжения до 195 В; Малые измерения выходного напряжения при перестройке частоты; Синхронизация частоты от внешнего источника синусоидального сигнала; Выход прямоугольного сигнала; Выход синусоидального сигнала с фазовым сдвигом 90°; Малый коэффициент гармоник; Наличие режима дистанционного.
| Частота | |
| Диапазон | 1 Гц - 300 кГц |
| Дискретность: | |
| I поддиапазон | 1 - 200 Гц через 0,1 Гц |
| II поддиапазон | 200 Гц - 2 кГц через 1 Гц |
| III поддиапазон | 2 - 20 кГц через 10 Гц |
| IV поддиапазон | 10 - 100 кГц через 100 Гц |
| Основная погрешность: | |
| 10 Гц - 20 кГц на I, II, и III поддиапазонах 1- 10 Гц | ± 1 % |
| 20 - 299,9 кГц на I, IV поддиапазонах | ± 1,5 % |
| Нестабильность | 1*10-3fн за 15 мин, где fн - установленное значение частоты |
| Выходная мощность: | |
| выход 1 | 10 В |
| выход 2 | 7,5 В |
| Выходное напряжение: | |
| выход 1 | 23 В (на нагрузке 50 Ом) |
| выход 2 | 6,2; 19,5; 68 и 195 В (на нагрузках 5, 50, 600 ОМ и 5 кОм соответственно) |
| Регулировка напряжения: | |
| выход 1 | 0,002 - 23 В |
| выход 2 | 0,6 - 195 В |
| Основная погрешность установки уровня: | ±(2+4В/Uн) % где Uн - установленный уровень сигнала |
| Нестабильность уровня | 1 % за 3 часа работы |
| Неравномерность выходного напряжения | 1 % за 3 часа работы |
| >20 Гц - 100 кГц | ±0,6 % |
| >100 - 200 кГц | ±1 % |
| >200 - 299,9 кГц | ±2 % |
| 1-20 Гц | ±10 % |
| Коэффициент гармоник | |
| 10 Гц - 20 кГц | 0,1 % |
| 20 - 100 кГц | 0,2 % |
| 100 - 200 кГц | 0,5 % |
| 200 кГц - 299,9 МГц | 1 % |
| Общие данные | |
| Интервал рабочих температур | от 5 до 40° C |
| Относительная влажность при 25° C | до 98 % |
| Питание | (220±22) В, (50±0,5) Гц (220±22) В, (60±0,6) Гц (220±11) В, (400±10) Гц |
| Потребляемая мощность | 140 В*А |
| Габаритные размеры | 488 X 133 X 485 мм |
| Масса | 15,5 кг |
