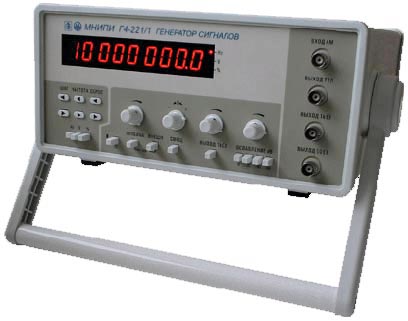

Генератор Г4-221/1
Диапазон частот 0,1 Гц - 17 МГц, погрешность установки частоты 0,01% +0,012Гц; Дискретность установки 0,1 Гц, Коэффициент АМ от 0 до 90%; Размах прямоугольного сигнала до 80В
- Полоса частот 0,1 Гц - 17 МГц
- Цифровая индикация частоты формируемых сигналов
- Синхровыход с сигналом ТТЛ
- Внутренняя и внешняя АМ
- Сигналы повышенной амплитуды (Г4-221/1)
Генераторы сигналов высокочастотные Г4-221, Г4-221/1 предназначены для исследования и испытания систем и приборов, используемых в промышленности, науке и образовании.
Технические характеристики Г4-221, Г4-221/1:
| Формы выходных сигналов | Синус, прямоугольник, синхровыход (ТТЛ уровень) |
| Диапазон частот: немодулированных синусоидальной формы АМ синусоидальной формы прямоугольной формы и уровня ТТЛ |
|
| Дискретность установки частоты | 0,1 Гц |
| Ослабление: плавное ступенчатое |
|
| Сигнал синусоидальной формы | |
| Коэффициент гармоник | ≤ 0,5% (10 Гц - 120 кГц) |
| Амплитуда | 5 В (нагрузка 500 Ом) |
| Сигнал прямоугольной формы | |
| Амплитуда | 14 В (размах сигнала, нагрузка 50 Ом) |
| Погрешность установки амплитуды | ± 0,5 В |
| Синхровыход (ТТЛ уровень) | |
| Значение напряжения: высокого уровня низкого уровня |
|
| Время перехода "1" → "0" и "0" → "1" | ≤ 100 нс |
| Амплитудная модуляция | |
| Частота модулирующего сигнала: внутренний внешний |
|
| Коэффициент АМ | 0 - 90% |
| Погрешность установки АМ | ± 10% |
| Общие характеристики | |
| Питание | (220±22) В, (50±0,5) Гц |
| Потребляемая мощность | 40 В · А |
| Габаритные размеры | 147х306х340 мм |
| Масса | 5 кг |
| Сигналы повышенной амплитуды (только Г4-221/1) | |
| Формы выходных сигналов | Синус, прямоугольник |
| Диапазон частот: | 10-1 - 106 Гц |
| Амплитуда: прямоугольный сигнал синусоидальный сигнал |
|
Заменяет приборы: Г3-112, Г3-112/1, Г4-106, Г4-117
