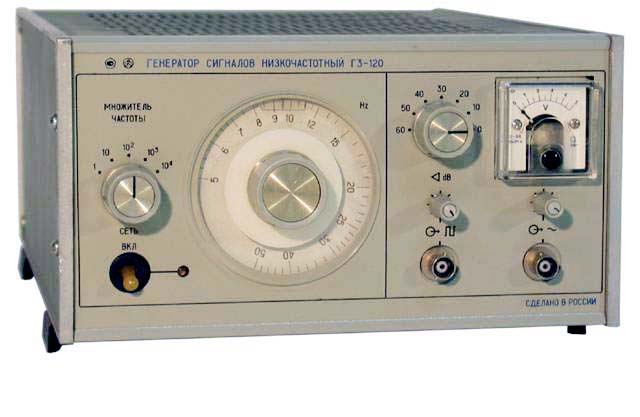

Генератор Г3-120

Остаток: В наличии

Код: 000181

40 950 р.

0,5 МГц, нижний предел 5 Гц, синус, прямоугольник, коэф. гармоник 0,1%, 5 В/600 Ом

Диапазон	5 Гц - 500 МГц пять поддиапазонов с плавной перестройкой
Дискретность:
I поддиапазон	5 - 50 Гц
II поддиапазон	50 - 500 Гц
III поддиапазон	500Гц - 5 кГц
IV поддиапазон	5 - 50 кГц
V поддиапазон	50 - 500 кГц
Основная погрешность:
10 Гц - 300 кГц	±(3+30/fn)% где fn - устано-вленное значение частоты, Гц
5 - 10 Гц и 300 - 500 кГц	±5 %
Нестабильность:
5 Гц - 20 кГц	±2*10Е-3fn
200 - 500 кГц:
за 15 мин	±5*10Е-3fn
за 3 ч	±2*10Е-2fn

Выходное напряжение

Диапазон:
На нагрузке600 Ом	0-5 В
Без нагрузки	0-10 В
Плавная регулировка уровня синусоидального сигнала	от 0 до уровня -60 дБ с дискретностью через 10 дБ
Ступенчатая регулировка уровня синусоидального сигнала	от 0 до -60 дБ с дис-кретностью через 10 дБ
Погрешность установки уровня:
20 Гц - 500 кГц	6 %
5 - 20 кГц	10 %
Нестабильность	± 2 % за 15 мин ± 5 % за 3 ч
Неравномерность уровня (относи-тельно уровня напряжения на час-тоте 1000 Гц):
20 Гц -500 кГц	± 5 %
5 - 20 Гц	± 10 %
Коэффициент гармоник:
200 Гц	0,3 %
200 Гц - 20 кГц	0,1 %
200 - 200 кГц	0,5 %
200 - 500 кГц	1 %

Сигнал прямоугольной формы

Диапазон	5 Гц - 500 кГц
Размах напряжения на нагрузке (600±6) Ом	10 В
Скважность:	2±0,3 В
Длительность фронта и среза сигнала при сопротивлении нагрузки (600±6) Ом и параллельной емкости	50 нс

Режим внешней синхронизации
Полоса синхронизации > ± 1 % от установленной частоты при напряжении синхронизирующего сигнала 1 В.

Общие данные

Интервал рабочих температур	от -30 до 50° C
Относительная влажность при 25° C	98 %
Питание:
от сети переменного тока	(220±22) В, (50±0,5) Гц (200±11) В, (400±10) Гц
от источника постоянного тока	(27±1,35) В через преобразователь
Потребляемая мощность:
от сети переменного тока	40 В*А
от источника постоянного тока	50 В*А
Габаритные размеры, масса:
генератора	232 X 134 X 323 мм, 5 кг
преобрпзователя	191 X 106 X 147 мм, 2 кг
