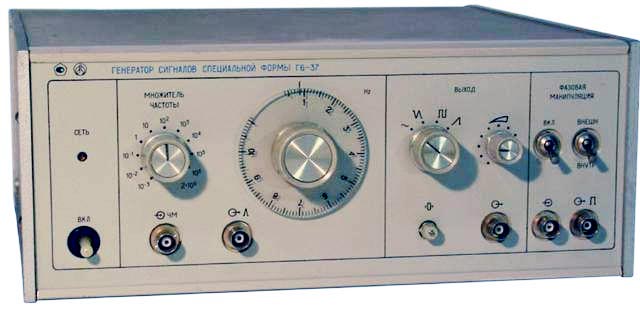

Генератор Г6-37
0,001Гц-20МГц (синус, треугольник, прямоугольник, пила)
Генератор сигналов специальной формы Г6-37 представят собой источник сигналов синусоидальной, треугольной, прямоугольной, пилообразно-импульсной формы, имеющий режим немодулированных колебаний, режим внешнего управления частотой (свипирование) и режим фазовой манипуляции, работающий в диапазоне частот 0,001 Гц—20 МГц. Генератор предназначен для исследования, настройки и испытаний приборов, используемых в радиоэлектронике, связи, автоматике, вычислительной и измерительной технике, приборостроении.
| Генератор имеет основной выход, выход синхроимпульса и выход синхросигнала фазового манипулятора. | |
| На основном выходе сигнал имеет одну из следующих форм: синусоидальную, треугольную, прямоугольную, пилообразно-импульсную | |
| На выходе синхроимпульса генератора: | |
Синхроимпульс имеет следующие параметры:
| положительная не менее 2,5; на нагрузке (50+0,5)Ом не более 20 не более 40 |
| На выходе синхросигнала: | |
Синхросигнал фазового манипулятора имеет следующие параметры:
| положительную не менее 2,0; на нагрузке (50±0,5) 0м не более 30 не более 70 |
| Диапазон частот генератора составляет 0,001 Гц - 20МГц: разделением на поддиапазоны: | |
| I | 0,001-0,01 Гц |
| II | 0,01-0,1Гц |
| III | 0,1-1 Гц |
| IV | 1-10Гц |
| V | l0-100 Гц |
| VI | 100-1000Гц |
| VII | 1-10кГц |
| VIII | 10-100кГц |
| IХ | 100-1000кГц |
| Х | 1-10МГц |
| ХI | 2-20 МГц |
| В пределах каждого поддиапазона осуществляется плавная регулировка частоты с использованием отсчетной шкалы | |
| Основная погрешность установки частоты (в интервале частот 0,1Гц-100кГц (поддиапазоны III-VIII), % | не превышает ± 2 (от максимальной частоты поддиапазона) |
| Основная погрешность установки частоты (в интервалах частот 0,001-0,1Гц и 100-1000кГц (поддиапазоны I, II, IX), % | не превышает ± 3 (от максимальной частоты поддиапазона) |
| Основная погрешность установки частоты (в интервале частот 1-10 Гц (поддиапазон X), % | не превышает ± 5 от максимальной частоты поддиапазона |
| Основная погрешность установки частоты (в интервале частот 2-20 Гц (поддиапазон XI), % | не превышает ± 10 от максимальной частоты поддиапазона |
| *Нестабильность частоты после времени установления рабочего режима, равного 1 ч: | |
| - в диапазоне частот 20 Гц- 1 МГц | не более ± 0,3 % за 15 мин работы генератора |
| - в диапазоне частот 1-10 МГц | не более ±0,5 % за 15 мин работы генератора |
| - в диапазоне частот 20 Гц- 10 МГц | ± 1% за 3 часа работы генератора |
| В генераторе обеспечивается плавная перестройка частоты с помощью внешнего управляющего напряжения. Сигнал для осуществления плавной перестройки частоты имеет следующие параметры: | |
| - полярность | любую, при этом увеличение положительного напряжения вызывает увеличение частоты выходного сигнала |
| - амплитуду Um | которая совместно с напряжением U0, устанавливаемым по шкале частот, должна с учетом знака составлять не менее 1 В и не более 10 В |
| Наибольшее значение амплитуды напряжения сигнала любой формы на основном выходе | |
| - при работе на согласованную нагрузку (50 ± 0,5)0м в диапазоне частот 0,001Гц- 10МГц (I-Х поддиапазоны), В | не менее 5 |
| - при работе в диапазоне 2-20МГц (XI поддиапазон), В | не менее 2,5 |
| Пределы плавного регулирования амплитуды напряжения сигнала любой формы осуществляются в пределах, дБ | не менее 20 |
| Ступенчатое ослабление амплитуды напряжения сигнала любой формы на основном выходе осуществляется при помощи выносных аттенюаторов, обеспечивающих ослабление 20 и 40 дБ при работе на согласованную нагрузку (50±0,5) Ом | |
| Погрешность ослабления аттенюаторов в рабочем диапазоне частот не превышает: | |
| - для аттенюатора 20 дБ | ± 0,2 дБ |
| - для аттенюатора 40 дБ | ± 0,5 дБ |
| *Нестабильность амплитуды напряжения сигнала синусоидальной формы на частотах более 20 Гц не превышает: | |
| - за 15 мин работы, % | 1 |
| - за 3 часа работы, % | 3 |
| Неравномерность амплитуды напряжения сигнала синусоидальной формы не превышает: | |
| - в диапазоне частот 0,001 Гц-100 кГц (поддиапазоны I-VIII), % | ± 2,5 |
| - в диапазоне частот 100-1000 кГц (поддиапазон IX), % | ± 5 |
| - в диапазоне частот 1-10МГц (поддиапазон X), % | ± 12 |
| В диапазоне частот 2-20 МГц (поддиапазон XI) неравномерность амплитуды напряжения сигнала синусоидальной формы не нормируется | |
| Коэффициент гармоник сигнала синусоидальной формы не превышает: | |
| - в диапазоне частот от 20 Гц до 1 кГц (поддиапазоны V, VI), % | 1 |
| - в диапазоне частот от 1 до 200 кГц (поддиапазоны VII, VIII, IX), % | 2,5 |
| Для диапазона частот от 200 кГц до 10 МГц (поддиапазоны IX, X) ослабление каждой гармоники по отношению к первой не менее: -30 дБ в диапазоне частот от 200 кГц до 1 МГц (поддиапазон IX) -25 дБ в диапазоне частот от 1 до 10 МГц (поддиапазон X) | |
| Коэффициент гармоник выходного синусоидального сигнала в рабочих условиях не превышает: | |
| - в диапазоне частот от 20 Гц до 1 кГц (поддиапазоны V, VI), % | 2,5 |
| - в диапазоне частот от 1 до 100 кГц (поддиапазоны VII, VIII), % | 3 |
| - в диапазоне частот от 100кГц до 10МГц (поддиапазоны IX, X) | ослабление каждой гармоники по отношению к первой не менее 20 дБ |
| В диапазоне частот 2—20 МГц (поддиапазон XI) коэффициент гармоник выходного синусоидального сигнала не нормируется | |
| Коэффициент нелинейности не превышает: | |
| - в диапазоне частот 0,001—0,1 Гц (поддиапазоны I, II) для треугольного и пилообразно-импульсного сигналов, % | 3 |
| - в диапазоне частот 1—100кГц (поддиапазоны VII, VIII) для треугольного сигнала, % | 2 |
| Длительность фронта и среза (каждого в отдельности) сигнала прямоугольной формы не превышает, нс | 30 (при работе на согласованную нагрузку (50±0,5) 0м) |
| Длительность обратного хода сигнала пилообразно-импульсной формы не превышает, нс | 40 (при работе на согласованную нагрузку (50±0,5) 0м) |
| Выбросы за фронтом и за срезом сигнала прямоугольной формы не превышают, % | ± 5 (при работе на согласованную нагрузку (50±0,5) 0м в диапазоне частот до 10 МГц) |
| Коэффициент заполнения сигнала прямоугольной формы в диапазоне частот 0,001 Гц— 100 кГц составляет | 0,5 |
| Погрешность коэффициента заполнения не превышает: | |
| - в диапазоне частот 1Гц-100кГц (поддиапазоны IV-VIII) | ± 1 % |
| - в диапазоне частот 0,001—1 Гц (поддиапазоны I—III) | ± 5 % |
| Коэффициент заполнения сигнала прямоугольной формы в диапазоне частот 100 кГц—20 МГц не нормируется | |
| * Генератор обеспечивает режим внутренней или внешней фазовой манипуляции сигналов в диапазоне частот 0,001 Гц— 100 кГц (поддиапазоны I—VIII) | |
| Погрешность установки фазы в режиме фазовой манипуляции, определяемая по сигналу треугольной формы; не превышает ± 15° | |
| Внешняя фазовая манипуляция генератора обеспечиваются входным сигналом с уровнем ТТЛ | |
| Генератор обеспечивает свои технические характеристики по истечении времени установления рабочего режима, равного 5 мин, за исключением ** | |
| Генератор допускает непрерывную работу в рабочих условиях при сохранении своих технических характеристик в течение времени | не менее 16 ч |
| Генератор сохраняет свои технические характеристики при: | питании его от сети переменного тока напряжением (220±22) В, частотой (50±0,5) Гц или (220± 11) В, частотой (400±10) Гц |
| Мощность, потребляемая генератором от сети питания при номинальном напряжении, ВА | не превышает 55 |
| Общие характеристики | |
| Рабочие условия эксплуатации | |
| Температура окружающей среды, оС | от - 10 до + 50 |
| Относительная влажность воздуха, % | до 98 |
| Атмосферное давление, мм рт. ст. | 450—800 |
| Габаритные размеры, мм | не более 312х134х330 |
| Масса генератора, кг | 6,5 |
