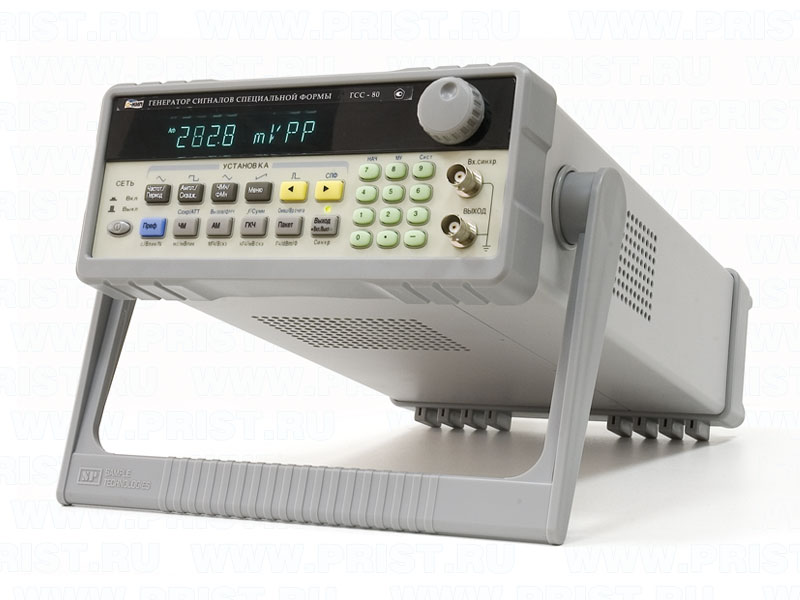

Генератор ГСС-10
Аналог ГСС-05, 10 МГц, нижний предел 0.01 Гц
- Использование прямого цифрового синтеза
- Диапазон частот для основных форм выходного сигнала 1 мкГц - 120 МГц (в зависимости от модели 5 МГц, 10 МГц, 20 МГц и т.д.)
- Погрешность установки частоты ±5*10-6 (±1*10-7 - ГСС-*/1)
- Разрешение по частоте 1 мкГц
- Амплитуда выходного сигнала от 100 мкВ до 10 В пик.
- Разрядность ЦАП 10 бит
- Частота дискретизации 200 МГц, 300 МГц (ГСС-120, ГСС-120/1)
- Память формы сигнала 4096 точек
- Сохранение и вызов 10 настроек
- 27 видов форм выходного сигнала
- Формирование сигнала произвольной формы (до 8 - опция)
- Широкий диапазон частот встроенного частотомера (до 100 МГц)
- Интерфейс RS-232
- Опции: модуль формирования сигналов произвольной формы, GPIB
| ХАРАКТЕРИСТИКИ | ПАРАМЕТРЫ | ГСС-05 | ГСС-10 | ГСС-20 | ГСС-40 | ГСС-80 | ГСС-120 |
| ВЫХОДНЫЕ ПАРАМЕТРЫ | Частотный диапазон | 100 мкГц - 5 МГц | 1 мкГц - 10 МГц | 1 мкГц - 20 МГц | 1 мкГц - 40 МГц | 1 мкГц - 80 МГц | 1 мкГц - 120 МГц |
| Погрешность установки частоты | ±5*10-6 (±1*10-7 с опцией ГСС-**/1) | ||||||
| Разрешение | 1 мкГц | ||||||
| Выходной уровень | 100 мкВ…10 В пик-пик (в зависимости от частоты) на нагрузке 50 Ом, разрешение 1 мкВ | ||||||
| Погрешность установки уровня на 1 кГц | ±(1%+0,2 мВ) | ||||||
| Неравномерность АЧХ | ±3% | ||||||
| Постоянное смещение | ±10 В на 50 Ом, разрешение 1 мкВ, погрешность ±(1%+10 мВ) | ||||||
| СИНУСОИДА | Коэффициент гармоник | -50 дБн | |||||
| МЕАНДР | Время нарастания/спада | < 15 нс | |||||
| Скважность | 0,1% - 99,9% | ||||||
| ПРОИЗВОЛЬНАЯ ФОРМА | Диапазон частот | 100 мкГц – 100 кГц (ГСС-05); 1 мкГц – 100 кГц | |||||
| Частота дискретизации | 200 МГц; 300 МГц (ГСС-120) | ||||||
| Разрешение по вертикали | 12 бит для синуса и меандра, 10 бит для остальных форм | ||||||
| Разрешение по горизонтали | 4096 точек | ||||||
| Формы сигналов | Синус, меандр, треугольник, пила, шум, импульс (скважность 0,1- 99,9%), логарифм, экспонента и др. | ||||||
| АМ | Коэффициент АМ | 1…120 % (АМ); разрешение 0,1 % | |||||
| ДИАПАЗОН 40 – 120 МГЦ | Выходной уровень | 13 дБмВт | |||||
| Неравномерность | АЧХ ±1 дБ | ||||||
| Ослабление выходного сигнала | -76…0 дБ с разрешением 0,1 дБ | ||||||
| ЧАСТОТОМЕР | Диапазон частот | 0,001 Гц – 100 МГц | |||||
| Индикатор | 9,5 разрядов | ||||||
| ОБЩИЕ ДАННЫЕ | Напряжение питания | 220 В (± 15 %), 50 / 60 Гц | |||||
| Габаритные размеры | 255 х 370 х 100 мм | ||||||
| Масса | 2,5 кг | ||||||
| Комплект поставки | Сетевой шнур (1), соединительный кабель N-типа (1), предохранитель, руководство по эксплуатации | ||||||
