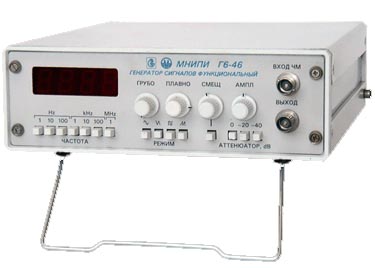

Генератор Г6-46
0,1Гц-1МГц (синус, треугольник, прямоугольник, внешняя ЧМ, ТТЛ)
- Синхровыход с сигналом ТТЛ
- Малые габариты и вес
- Цифровая индикация частоты формируемых сигналов
Генератор функциональный предназначен для исследования и испытания систем и приборов, используемых в промышленности, науке и образовании.
| Формирование сигналов синусоидальной, треугольной, прямоугольной, пилообразной, прямоугольной (уровень ТТЛ) формы | |
| 7 диапазонов частот с плавной перестройкой частоты | от 0,1 до 106 Гц |
| Диапазоны | 0,1 - 1 Гц, 1 - 10 Гц , 1 - 10 кГц 10 - 100 Гц , 10 - 100 кГц 100 - 1000 Гц , 100 - 1000 кГц |
| Амплитуда выходного сигнала | |
| на согласованную нагрузку 600 Ом | 5 В (размах 10 В) |
| при работе без нагрузки | 10 В (размах 20 В) |
| Погрешность внутреннего частотомера | £ 1% |
| Ступенчатое ослабление выходного сигнала | 0, минус 20, минус 40 дБ |
| Плавное ослабление выходного сигнала | 20 дБ |
| Плавное смещение выходного сигнала | ± 5 В |
| ПАРАМЕТРЫ ФОРМИРУЕМЫХ СИГНАЛОВ | |
| Сигнал синусоидальной формы: | |
| коэффициент гармоник (10 - 100 кГц) | 3% |
| неравномерность уровня относительно уровня на частоте 1 кГц: (0,1 - 100 Гц) | ± 4% |
| (100 Гц - 100 кГц) | ± 1,5% |
| ( 100 кГц - 1000 кГц) | ± 3% |
| Нестабильность частоты (15 мин.) | 0,1% |
| (за 180 мин. работы) | 0,5% |
| Сигналы треугольной и пилообразной формы: | |
| нелинейность (1 - 100 Гц) | 1,5% |
| Сигнал прямоугольной формы: | |
| длительность фронта и среза | 150 нс |
| выбросы на вершине | 5% |
| асимметрия импульсов | 5% |
| Сигнал прямоугольный (ТТЛ ), синхровыход: | |
| время перехода "1"®"0", "0"®"1" | 30 нс |
| напряжение высокого уровня | 3 В |
| напряжение низкого уровня | 0,3 В |
| Внешняя ЧМ-модуляция: | |
| полярность сигнала | любая |
| частота модуляции | 0 - 1 кГц |
| макс.амплитуда сигнала модуляции | 5 В |
| Напряжение питания | 220 В ± 10%, 50 Гц |
| Потребляемая мощность | 10 ВА |
| Габаритные размеры (HxWxD) | 65х200х235 мм |
| Масса | 2,5 кг |
