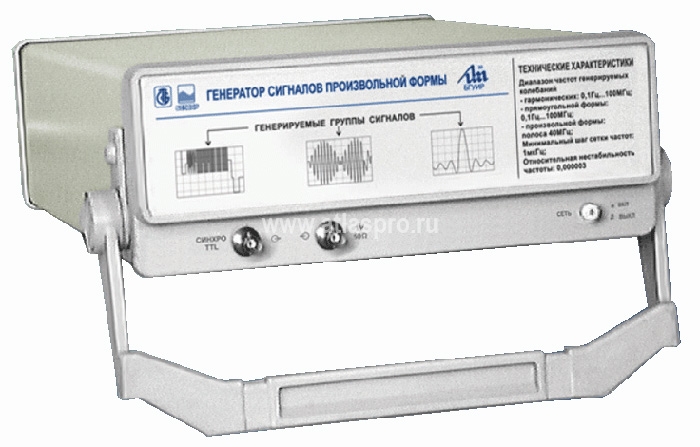

Генератор Г6-45
0,01Гц-100МГц (синус, треугольник, прямоугольник)
Широкий диапазон генерируемых колебаний
Электрическая имитация в реальном режиме времени звеньев и устройств телекоммуникаций и электрический анализ и синтез тестовых черно-белых и цветных изображений
НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Генератор сигналов сложной формы Г6-45 (далее генератор) предназначен для генери-рования электрических сигналов:
синусоидальной формы в диапазоне частот 0,01 Гц до 100 МГц;
прямоугольной формы в диапазоне частот от 0,01 Гц до 10 МГц со скважностью 50 %;
треугольной и пилообразной формы в диапазоне частот от 0,01 Гц до 100 кГц.
Генератор имеет возможность формирования сигналов с различными видами моду-ляции, функциональных и телевизионных сигналов.
Область применения генератора: исследование, настройка и испытание систем и приборов, используемых в радиоэлектронике, автоматике, акустике, вычислительной и измерительной технике, геофизике, биофизике, машиностроении и приборостроении.
Управление работой генератора производится с помощью персональной ЭВМ (ПЭВМ) типа IBM PC через интерфейс LPT под управлением программного обеспечения «Wfg_BELVAR.exe» в операционной системе Microsoft Windows 95/98.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Диапазон частот генерируемых сигналов: | |
| - синусоидальной формы; | От 0,01 Гц до 100 МГц |
| - прямоугольной формы; | От 0,01 Гц до 10 МГц |
| - треугольной и пилообразной формы. | От 0,01 Гц до 100 кГц |
| Пределы допускаемой основной относительной погрешности установки частоты, %, не более | ± 5·10-3 |
| Относительная нестабильность частоты синусоидального сиг-нала на частотах более 20 Гц,%, не более | 5·10-4 |
| Допускаемое значение изменения частоты синусоидального сигнала при уменьшении уровня выходного сигнала на 10 дБ,%, не более | ± 1,5·10-4 |
| Максимальная амплитуда напряжения выходных сигналов: | |
| в диапазоне от 0,01 Гц до 10 МГц, В, не менее | 1 |
| в диапазоне от 10 МГц до 100 МГц, В, не менее | 0,5 |
| Пределы допускаемой основной относительной погрешности установки амплитуды напряжения выходного сиг-нала синусоидальной формы в диапазоне частот до 10 МГц, %, не более | ± 0,5 |
| Относительная нестабильность амплитуды напряжения выход-ного сигнала синусоидальной формы,%, не более: | |
| -за любые 15 минут работы | ± 0,1 |
| -за любой 3-х часовой интервал времени | ± 0,1 |
| Неравномерность амплитуды напряжения выходного сигнала синусоидальной формы, %, не более | ± 1,0 |
| Предельно допустимый коэффициент гармоник сигнала сину-соидальной формы в диапазоне частот до 100 кГц,%, не более | 0,5 |
| Ослабление наибольшей по амплитуде гармоники сигнала си-нусоидальной формы относительно его первой гармоники, дБ, не менее | 40 |
| Предельно допустимый коэффициент нелинейности сигнала треугольной формы на уровне от 0,1 до 0,9,%, не более | 1 |
| Параметры сигнала прямоугольной формы: | |
| - длительность фронта, среза,нс, не более | 40 |
| - выбросы за фронтом и за срезом, %, не более | 5 |
| - неравномерность вершины ,%, не более | 1 |
| Пределы допускаемой основной относительной погрешности коэффициента заполнения 0,5 сигнала прямо-угольной формы в диапазоне до 100 кГц,%, не более | 1 % |
| Масса генератора, кг, не более | 5 |
| Габаритные размеры генератора, мм, не более | 270х110х360 |
| Потребляемая мощность, В А, не более | 30 |
| Средняя наработка на отказ, ч, не менее | 8000 |
| Среднее время восстановления работоспособного состояния генератора ,ч, не более | 4 ч |
| Рабочие условия применения : | |
| - температура | от плюс 10 до плюс 35 °С |
| - влажность | 80 % при 25 °С |
| - напряжение питающей сети , В | 220 ± 22 |
| - частота питающей сети, Гц | 50 ± 1 |
