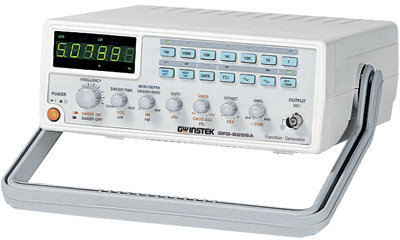

Генератор GFG-8255A
0,5 Гц-5 МГц, синус, треугольник, прямоугольник , свипирование по частоте, цифровая индикация частоты, 10 В на 50 Ом, уровни ТТЛ и КМОП, внутр и внешняя АМ И ЧМ, частотомер до 150 МГц, масса 2,4 кг
Генераторы сигналов специальной формыGFG 8250А, GFG 8255А
GOOD WILL INSTRUMENT CO., LTD.
- Частотный диапазон 0,5 Гц…5 МГц
- Форма сигнала: синус, треугольник, пила, прямоугольник
- Регулировка асимметрии формы сигнала
- Добавление постоянного смещения
- 2-ступенчатый аттенюатор (-20 дБ Ч 2) с плавной регулировкой
- Функция внешнего управления частотой
- Регулируемый ТТЛ/КМОП-выход
- Цифровой дисплей
- Встроенный 6-разрядный частотомер (измерение внутр./внешн. частоты) с высоким разрешением (10 мкГц)
- Линейное/логарифмическое свипирование (GFG 8255А)
- Внутренняя/внешняя АМ/ЧМ-модуляция (GFG 8255А)
- Выход сигнала синхронизации (GFG 8255А)
- Выход преобразователя частота-напряжение (GFG 8255А)
Технические данные:
|
ХАРАКТЕРИСТИКИ |
ПАРАМЕТРЫ |
ЗНАЧЕНИЯ |
|
ОСНОВНЫЕ ВЫХОДНЫЕ ПАРАМЕТРЫ |
Частотный диапазон |
0,5 Гц … 5 МГц (7 диапазонов) |
|
Погрешность установки
|
±(5% + 1 Гц) |
|
|
Амплитуда |
> 10 В (на 50 Ом) |
|
|
Выходное сопротивление |
50 Ом |
|
|
Аттенюатор |
2х(минус 20 дБ ± 1 дБ) с плавной регулировкой |
|
|
Постоянное смещение |
±5 В (на 50 Ом) |
|
|
Асимметрия формы |
0,2…0,8 (1 МГц) - плавно регулируется |
|
|
Дисплей |
6-разрядный, СД-индикаторы |
|
|
СИНУСОИДАЛЬНЫЙ СИГНАЛ |
Коэффициент гармоник |
≤ 1,2% при максимальной амплитуде (0,5 Гц …100 кГц), ≤ 30 дБ (100 кГц...5 МГц) |
|
Неравномерность формы |
≤ 0,3 дБ, (0,5 Гц…500 кГц), ≤ 1,0 дБ, (500 кГц…5 МГц) |
|
|
ТРЕУГОЛЬНЫЙ СИГНАЛ |
Нелинейность |
≤ 2% (0,5 Гц…100 кГц), ≤ 5% (100 Гц…5 МГц) |
|
ПРЯМОУГОЛЬНЫЙ СИГНАЛ |
Асимметрия импульсов |
±2% (1 Гц…100 кГц) |
|
Время нарастания/спада |
50 нс (макс. уровень,50 Ом) |
|
|
КМОП-ВЫХОД |
Выходной уровень |
От (4 ±1)В до (14,5 ±0,5)В с плавной регулировкой |
|
Время нарастания / спада |
≤ 120 нс |
|
|
ТТЛ-ВЫХОД |
Выходной уровень |
≥ 3 В |
|
Коэффициент нагрузки |
20 ТТЛ-элементов |
|
|
Время нарастания/спада |
≤ 25 нс |
|
|
ВНЕШНЕЕ УПРАВЛЕНИЕ ЧАСТОТОЙ |
Входное напряжение |
0…(10 ±1)В |
|
Входное сопротивление |
10 кОм |
|
|
СИНХРОВЫХОД (GFG 8255A) |
Выходное напряжение |
0…2 В (0,5 Гц…5 МГц) |
|
СВИПИРОВАНИЕ (GFG 8255A) |
Глубина свипирования |
100:1 - плавно регулируется |
|
Цикл свипированя |
0,5 с…30 с - плавно регулируется |
|
|
Режимы свипирования |
Линейный/логарифмический (выбирается переключателем) |
|
|
АМПЛИТУДНАЯ МОДУЛЯЦИЯ (GFG-8255A) |
Глубина АМ |
0…100% |
|
Частота модуляции |
400 Гц (внутренняя)/0…1 МГц (внешняя) |
|
|
Частота несущей |
100 Гц…5 МГц (-3 дБ) |
|
|
Чувствительность входа |
≤ 10 В (при 100% АМ) |
|
|
ЧАСТОТНАЯ МОДУЛЯЦИЯ (GFG-8255A) |
Девиация частоты |
±5% |
|
Частота модуляции |
400 Гц (внутренняя) / 0…20 кГц (внешняя) |
|
|
Чувствительность входа |
≤ 10 В (при 10% ЧМ) |
|
|
ЧАСТОТОМЕР |
Частотный диапазон |
0,5 Гц…5 МГц (внутренняя) / 5 Гц…150 МГц (внешняя) (±10-5) |
|
Разрешениe |
10 нГц для предела 1 Гц; 0,1 Гц для предела 100 МГц |
|
|
Стабильность опорн. ген-ра |
±10-5 (23°С ± 5°С) после 30 мин. работы |
|
|
Входной импеданс |
1 МОм / 150 пФ |
|
|
Чувствительность |
≤ 35 мВ (5 Гц…100 МГц), ≤ 45 мВ (100 МГц…150 МГц) |
|
|
ОБЩИЕ ДАННЫЕ |
Напряжение питания |
115 В / 230 В±15%, 50 / 60 Гц |
|
Габаритные размеры |
251 x 91 x 291 мм |
|
|
Масса |
2,3 кг (GFG 8250A), 2,4 кг (GFG 8255A) |
