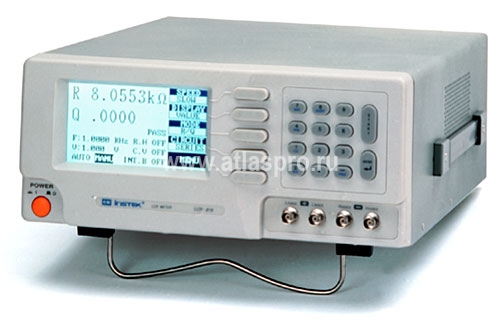

LCR-7816 измеритель LCR
R (6,25 Ом – 410 кОм), C (200 пФ –250 мкФ), L (500 мкГн – 650 Гн), Q/D 10-4...104, тест-сигнал 100 Гц - 2 кГц и 100 мВ - 1275 мВ, базовая погрешность 0,2%, внутр./внеш.смещение до 30 В, запись до 100 профилей, Δ-измерения (Δ, %), усреднение (1-255), 5-разрядая индикация, диапазон индикации от 0,00001 (Ом, пФ, мГн) до 99999 (кОм, мкФ, Гн), ЖК-матрица (240х128 точек) с подсветкой, , масса 5,5 кг.
- Измерение сопротивления, ёмкости, индуктивности, тангенса угла потерь, добротности, эквивалентного последовательного/параллельного сопротивления
- Диапазон индикации от 0,00001 (Ом, пФ, мГн) до 99999 (кОм, мкФ, Гн)
- Базовая погрешность 0,1%
- Тест-сигнал 100 Гц - 2 кГц (16 частот)
- Последовательная/параллельная схема замещения
- Внутренне смещение 2 В, внешнее смещения до 30 В
- Запись/считывание до 100 профилей
- Одновременная индикация двух результатов измерения
- Измерение в абсолютных и относительных единицах, Δ-измерения
- Усреднение результатов измерения (1 – 255)
- Программная компенсация начальной емкости и сопротивления
- Большой высококонтрастный ЖК-дисплей с подсветкой
- Интерфейс для сортировки компонентов (LCR-826)
- Опция: интерфейс RS-232 (LCR-816)
| Характеристики | Параметры | Значения |
| Измерение RLC | Сопротивление (R) | 10 мкОм – 100 МОм |
| Емкость (C) | 10-5 пФ – 100 мФ | |
| Индуктивность (L) | 10 нГн – 100 кГн | |
| Добротность (Q) | 10-6 - 104 | |
| Тангенс угла потерь (D) | 10-6 - 104 | |
| Эквивалентное сопротивление | 100 мкОм – 10 МОм | |
| Базовая погрешность измерения | ± 0,2% | |
| Время измерения | 68 мс | |
| Режимы измерения | Шкала основная/дополнительная: Ls/Q, Lp/Q; Cs/D, Rs; Cp/D, Rp; Rac/Q (s – последовательная, р - параллельная, ас – переменный ток). Автоматический или ручной запуск измерений | |
| Схема измерения | Параллельная/последовательная (ручной выбор) | |
| Тест сигнал | Частота тест-сигнала | 100 Гц – 2 кГц |
| Уровень тест-сигнала | 100 мВ - 1275 мВ (шаг 5 мВ) | |
| источник постоянного смещения | Внутренний источник | 2 В |
| Внешний источник | 0 В - 30 В (максимальный ток 200 мА) | |
| Память | Функции | Запись/считывание установленных параметров измерения |
| Объём памяти | 100 ячеек | |
| дополнительные функции | Режим индикации измерений | Абсолютное значение, D -измерение, D -измерение в % |
| Режим усреднения | 1…255 измерений | |
| Дисплей | Тип индикатора | ЖКИ матрица (240 x 128 точек) с подсветкой и регулировкой контрастности. Матрица содержит: основной экран (R, L, C), дополнительный экран (Q, D, Rэквив., D , D %), индикаторы параметров режима измерения, меню режимов настройки |
| Формат индикации | 5 разрядов на основной шкале | |
| Общие данные | Условия эксплуатации | 10° С…50° С и относительная влажность до 85% |
| Напряжение питания | 100 В…240 В, 50/60 Гц | |
| Габаритные размеры | 330 x 149 x 437 мм | |
| Масса | 5,5 кг | |
| Комплект поставки | Шнур питания (1), измерительный 4-проводный кабель LCR-06A (1) | |
| Опции | Измерительные кабели LCR-05 (прямое подключение компонентов), LCR-07 (2-проводный), LCR-08 (для SMD компонентов), LCR-09 (регулировка длины зажима выводов) |
