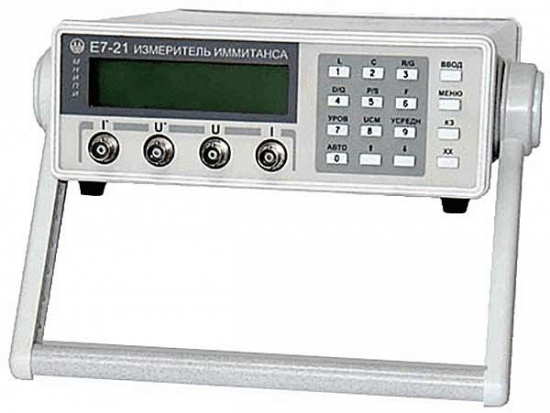

Е7-21 измеритель LCR
0.1 пФ - 20 мФ, 0.1 мГн - 16 кГн, 0.3 мОм - 20 МОм, 1 нСм - 100 мкСм, тест-сигнал 100 Гц/1 кГц ,управление процессором, масса 5 кг
Измеритель иммитанса Е7-21 - недорогой прибор класса точности 0,15% с широкими функциональными возможностями.
Измеряемые параметры: индуктивность (Ls, Lp), емкость (Сs, Сp), сопротивление (Rs, Rp), проводимость (Gp), фактор потерь (D), добротность (Q),
Объекты измерения: конденсаторы, катушки индуктивности, трансформаторы, резисторы, реле, переключатели, диоды, кабели, входные сопротивления и емкости осциллографов, вольтметров и других приборов. При наличии соответствующих датчиков прибор может измерять различные физические величины.
Использование: контроль качества ЭРЭ на входном и выходном контроле и при ремонте, контроль и управление технологическими процессами.
- Рабочие частоты 100 Гц, 1 кГц
- 4-х разрядная индикация измеряемых - величин
- Режим усреднения
- Интерфейс RS-232С
- Автоматический и ручной выбор пределов измерения
- Два уровня измерительного сигнала
- Функция допускового контролям
- Двухстрочный индикатор
| Диапазоны измеряемых величин | Емкость, Ф | 10-14 - 0,02 |
| Индуктивность, Гн | 10-8 - 16x103 | |
| Активное опротивление, Ом | 10-4 - 2x107 | |
| Проводимость, См | 10-10 - 10 | |
| добротность, фактор потерь | 10-3 - 103 | |
| Базовая погрешность | L, C, R | ± 0,15 % |
| D, Q | ± 0,004 | |
| Рабочие частоты | 0,1 и 1 кГц | |
| Погрешность установки частоты | 0,02% | |
| Время одного измерения | 700 мс | |
| Выбор поддиапазона | Автоматический и ручной | |
| Уровни измерительного сигнала | (100 ±20)мВ; (1 ±0,2) В | |
| Напряжение смещения | Внутреннее- (2 ±0,2)В | |
| Усреднение | за 10 одиночных измерений | |
| Общие данные | Индикатор | Многофункциональный, 5р. |
| Интерфейс, интерфейсные функции | RS-232С, полно-функциональн. | |
| Питание | Сеть 220 В ±10%, 50 Гц | |
| Потребляемая мощность, ВА | 10 | |
| Габаритные размеры (ВxШxД) | 88x220x300 мм | |
| Масса прибора | 2 кг | |
| Рабочая температура, группа по условиям применения | (5 - 40) °С, 3 ГОСТ 22261-94 |
