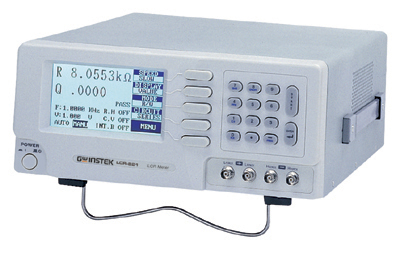

LCR-7821 измеритель LCR
измерение R,C,L,D,Q,Z, диапазон частот тест-сигнала 12 Гц – 200 кГц, базовая погрешность 0,1%, внутреннее/внешнее смещение, установлен RS-232
- Измерение сопротивления, ёмкости, индуктивности, тангенса угла потерь, добротности, эквивалентного послед./паралл. сопрот., комплекс. сопрот. (Z) и фазового сдвига между током и напряжением (θ)
- Диапазон индикации от 0,00001 (Ом, пФ, мГн) до 99999 (кОм, мкФ, Гн)
- Базовая погрешность 0,1%
- Тест-сигнала: 12 Гц - 200 кГц
- Программная компенсация начальной емкости и сопротивления
- Последовательная/параллельная схема замещения
- Постоянное смещение (внутренне или внешнее)
- Одновременная индикация двух результатов измерения
- Измерение в абсолютных и относительных единицах, Δ-измерения
- Усреднение результатов измерения
- Запись/считывание до 100 профилей
- Большой высококонтрастный ЖК-дисплей с подсветкой
- Интерфейс RS-232
Технические данные:
| ХАРАКТЕРИСТИКИ | ПАРАМЕТРЫ | ЗНАЧЕНИЯ |
| ИЗМЕРЕНИЕ RLC | Сопротивление (DCR, ESR, Z) | 6,25 Ом – 410 кОм |
| Емкость (C) | 20 пФ –2,083 мФ | |
| Индуктивность (L) | 5 мкГн – 5417 Гн | |
| Добротность (Q) | 0,0001 - 9999 | |
| Тангенс угла потерь (D) | 0,0001 - 9999 | |
| Фазовый сдвиг (θ) | -180,00…180,00° | |
| Базовая погрешность | ± 0,1 % | |
| Режимы измерения | R/Q, C/D, C/R, L/Q, L/R, Z/θ | |
| Запуск измерений | Автоматический или ручной | |
| Схема измерения | Параллельная/последовательная (ручной выбор) | |
| ТЕСТ СИГНАЛ | Частота тест-сигнала | 12 Гц – 200 кГц, 504 фиксированных установки |
| Уровень тест-сигнала | 5 мВ – 1,275 В (шаг 5 мВ) | |
| ПОСТОЯННОЕ СМЕЩЕНИЕ | Внутренний источник | 2 В |
| Внешний источник | 0 - 35 В (максимальный ток 200 мА) | |
| ПАМЯТЬ | Функции | Запись/считывание установленных параметров измерения |
| Объём памяти | 100 ячеек | |
| ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ | Режим индикации измерений | Абсолютное значение, Δ-измерение, Δ-измерение в % |
| Режим усреднения | 1…255 измерений | |
| ДИСПЛЕЙ | Тип индикатора | ЖКИ матрица (240 x 128 точек) с подсветкой и регулировкой контрастности. Матрица содержит: основной экран (R, L, C, Z), дополнительный экран (Q, D, Rэквив., θ, Δ, %), индикаторы параметров режима измерения, меню режимов настройки |
| Формат индикации | 5 разрядов на основной шкале 4 разряда на дополнительной шкале | |
| ОБЩИЕ ДАННЫЕ | Условия эксплуатации | 10°С…50°С и относительная влажность до 85% |
| Напряжение питания | 100 В…240 В, 50/60 Гц | |
| Габаритные размеры | 330 x 149 x 437 мм | |
| Масса | 5,5 кг | |
| Комплект поставки | Шнур питания (1), измерительный 4-проводный кабель LCR-06A (1) | |
| Опции | Измерительные кабели LCR-05 (прямое подключение компонентов), LCR-07 (2-проводный), LCR-08 (для SMD компонентов), LCR-09 (регулировка длины зажима выводов) |
