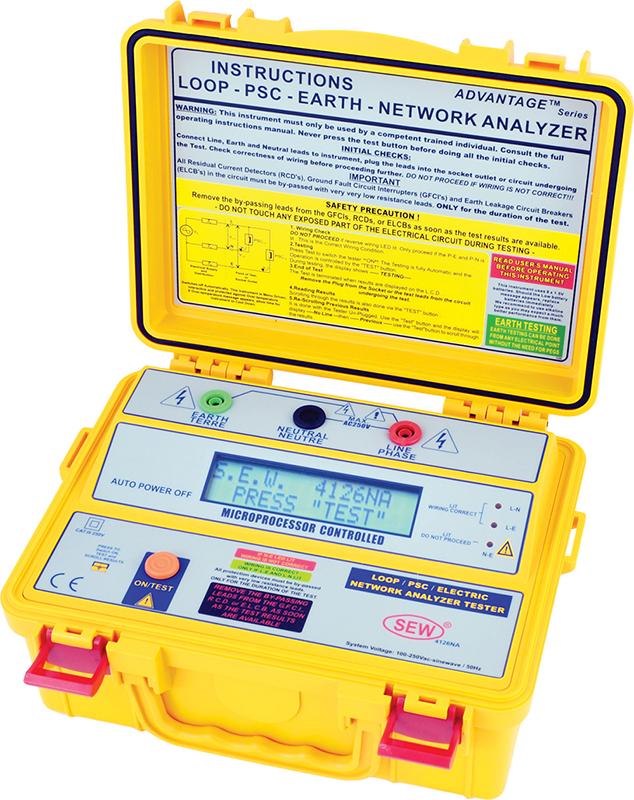

SEW-4126 NA измеритель сопротивления петли
Измерения напряжения фаза-земля, фаза-нейтраль, сопротивления петли фаза-нейтраль и фаза-земля, ожидаемых токов короткого замыкания в сетях питания. Погрешность не более 3%
- Измерение напряжения «фаза-нейтраль» и «фаза-земля» без нагрузки
- Измерение полного сопротивления цепи «фаза-нейтраль» и «фаза-земля» без отключения источника напряжения
- Измерение сопротивления шины «фаза», включающее реактивное сопротивление источника напряжения
- Измерение сопротивления шины «нейтраль»
- Измерение сопротивления шины заземления, учитывающее качество контактных соединений
- Вычисление ожидаемого тока короткого замыкания в цепи «фаза-нейтраль» и «фаза-земля»
- Сохранение результатов измерения в памяти прибора
- Защита ограничительного резистора от перегрева
- Индикация правильности подключения измерительных проводов
- Встроенный микропроцессор , управление одной многофункциональной кнопкой
- Батарейное питание, низкое энергопотребление за счет использование элементов КМОП
- Индикатор состояния внутренних источников питания
- Автоматическое отключение питания
- Место для хранения соединительных проводов
- Малогабаритный
Технические данные:
| ХАРАКТЕРИСТИКИ | ПАРАМЕТРЫ | ЗНАЧЕНИЯ |
| НАПРЯЖЕНИЕ «ФАЗА - НЕЙТРАЛЬ», «ФАЗА – ЗЕМЛЯ» НА ХОЛОСТОМ ХОДУ | Диапазон измерений | 50… 280 В; 50 / 60 Гц |
| Погрешность измерения | ± (1% + 1 ед. мл. разр.) (210…250 В); ± (3% + 1 ед. мл. разр.) (< 210 В; > 250 В) | |
| СОПРОТИВЛЕНИЕ ЦЕПИ «ФАЗА – НЕЙТРАЛЬ», «ФАЗА - ЗЕМЛЯ» | Диапазон измерений | 0,01… 2000 Ом, автовыбор предела |
| Погрешность измерения | ± (3 % + 1 ед. мл. разр.) (0,05…500 Ом); ± (15 % + 1 ед. мл. разр.) (> 500 Ом) | |
| СОПРОТИВЛЕНИЕ ШИНЫ «ЗЕМЛЯ», «ФАЗА», «НЕЙТРАЛЬ» | Диапазон измерений | 0,01… 2000 Ом, автовыбор предела |
| Погрешность измерения | ± (3 % + 1 ед. мл. разр.) (0,05…500 Ом); ± (15 % + 1 ед. мл. разр.) (> 500 Ом) | |
| ТОК КОРОТКОГО ЗАМЫКАНИЯ В ЦЕПИ «ФАЗА - НЕЙТРАЛЬ», «ФАЗА – ЗЕМЛЯ» | Диапазон (косвенное измерение) | 0…6000 А при напряжении 230 В |
| ОБЩИЕ ДАННЫЕ | Номинальное напряжение сети | 230 В ± 20 %; 50 Гц |
| Максимальный ток в сети | 10 А | |
| Индикатор | 2-строчный (2 х 16) ЖКИ | |
| Источник питания | 1,5 В х 8 (тип АА) | |
| Габаритные размеры | 230 х 180 х 115 мм | |
| Условия эксплуатации | 0 °С….40 °С; отн. влажность не более 85 % | |
| Комплект поставки | Измерительные провода «банан-крокодил» (3, 4126 NA), шнур питания (1, 2811 LP), батарея (8), плечевой ремень(1), руководство по эксплуатации |
